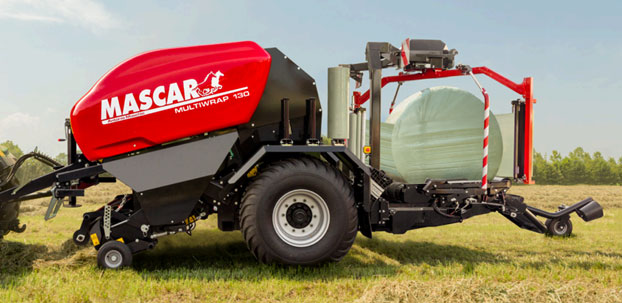

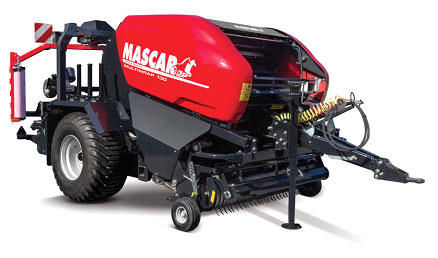

Новая линейка профессиональных рулонных пресс-подборщиков MASCAR серии Multiwrap, с фиксированной камерой прессования вальцового типа предназначены подбора из валка, измельчения и прессования в рулоны зеленой массы с одновременной упаковкой рулонов в пленку. Комбинированный пресс построен на базе вальцовой модели DIAVEL. Камера обеспечивает качественное прессование сенажа. Машина может полноценно работать с другим продуктом: сухое сено, сенаж, солома, а также стебли кукурузы. Пресс-подборщик формирует сверхплотные рулоны правильной формы шириной 120 см и диаметром 130 см.
Принцип работы

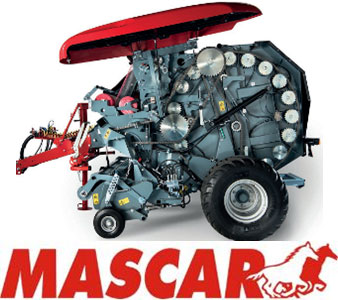

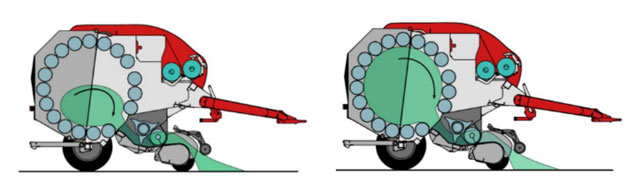

Однородный материал поступает в камеру прессования через высокопроизводительную систему из 2-х подающих шнеков и пакующего ротора. Прессовальная камера состоит из 18 вальцов: 17 вальцов с профилированной поверхностью + 1 валец, сваренный из пластин. Все вальцы приводятся в действие через трансмиссионную систему с быстрым стартом. Вальцы закручивают поступающий материал и, по мере наполнения камеры, начинают его подпрессовывать. Механическая блокировка камеры удерживает фиксированную геометрию камеры при растущем давлении, позволяя сделать рулон более плотным. Система электрогидравлического контроля давления позволяет формировать рулоны 3-х уровней плотности, защищая механизмы от поломок, вызванными перегрузками. В пресс-подборщиках реализованы самые современные технологические решения, позволяющие прессовать рулоны высокой плотности и идеальной геометрии, что в сочетании с удобством эксплуатации и сервисного обслуживания делают пресса Multiwrap выгодным приобретением.
Более чем 25-ти летний опыт в конструировании и производстве пресс-подборщиков воплощен в серии прессов DIAVEL. Надежная трансмиссионная система с защитой от перегрузок приводит в движение вальцовую камеру. Легкий и удобный доступ к основным узлам и механизмам для сервисного обслуживания. Автоматическая смазка основных цепей, централизованная смазка подшипников. Безупречное качество сборки.
СИСТЕМА ПОДБОРА И ПОДАЧИ МАТЕРИАЛА В КАМЕРУ ПРЕССОВАНИЯ:
|
|
|
| Конструкция широкого подборщика 2,1 м (прижимной валец – опция) позволяет чисто подбирать материал из плотных валков. Регулируемые по высоте направляющие колеса позволяют подборщику копировать рельеф поля, минимизируя потери. | Два боковых шнека большого диаметра обеспечивают равномерную подачу материала на роторный укладчик. |
|
|
|
| Высокопроизводительный ротор с системой измельчения 15 или 25 ножей с гидравлической системой подключения. Позволяет измельчать массу до фракции 7 см (или 4 см соответственно) без потери производительности. | В случае забивания системы подачи массой, нижняя полка роторного укладчика отрывается при помощи гидравлики для проброса затора в камеру. Все функции анти-закупорочного контроля контролируются из кабины трактора. |
СТАНДАРТНОЕ ОСНАЩЕНИЕ:
Пресс поставляется с обвязкой в сетку. Опционально возможна поставка сетевого увязчика + двойной шпагат.
Автоматическая смазка цепей и централизованная (ручная) смазка подшипников.
Электрогидравлический контроль давления внутри камеры позволяет устанавливать один из 3-х режимов плотности прессования
По совокупности факторов, Multiwrap 130 — это высокопроизводительная профессиональная машина для заготовки кормов самого высокого качества

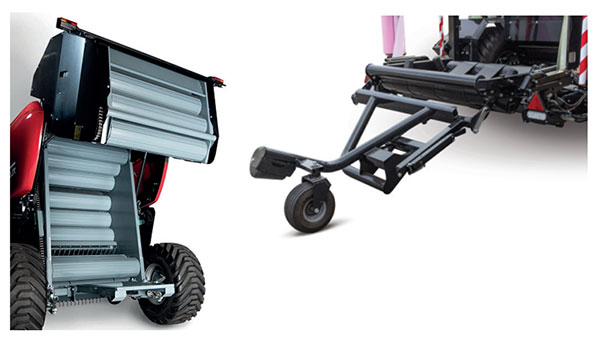

Вальцовая камера формирует рулоны высокой плотности и идеальной геометрии.

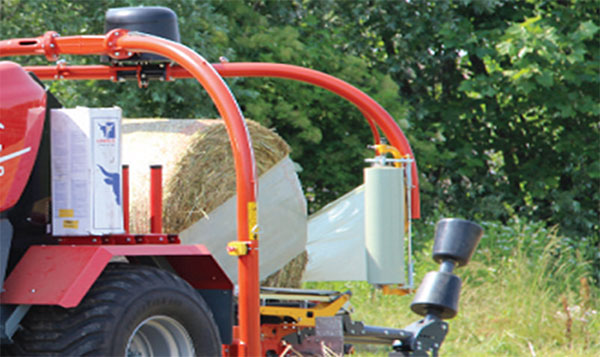

Автоматическое устройство принимает упакованные в пленку рулоны и аккуратно устанавливает их на дно для исключения проколов пленки.

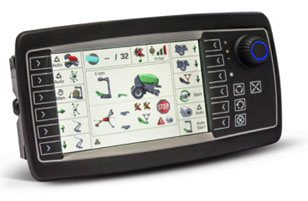

Пульт управления с цветным графическим дисплеем позволяет оператору из кабины трактора контролировать все рабочие параметры пресс-подборщика.
Электронный блок управления, установленный на пресс-подборщике, контролирует основные параметры работы.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные преимущества:
- Подборщик и ротор больших размеров для лучшей производительности в классе.
- Трансмиссия разделена на две стороны для удобства обслуживания. Справа камера и регулировка давления, слева – подборщик и ротор.
- Улучшенная конструкция вальцов камеры – более легкие и прочные.
- Подшипники закрытого типа повышенной прочности.
- Гидравлически опускаемый блок пакующего ротора для удобства обслуживания в случае затора материала.
- Гидравлически подключаемые ножи с пневматической защитой.
- Сетеувязчик с легкой системой установки рулона сетки.
| Тип пресс-подборщика | MultiWrap 130 | ||
| Рабочая ширина подбора (cм) Ширина подборщика DIN 11220 | 210 195,5 | ||
| Тип камеры | Фиксированная, вальцовая | ||
| Количество вальцов (шт.) | 18 | ||
| Габариты закатной камеры (м) | Ширина | 1,20 | |
| Диаметр | 1,30 | ||
| Управление крышкой камеры прессования | Гидравлическое | ||
| Управление подборщиком | Гидравлическое | ||
| Регулировка рабочей высоты подборщика | Механическая | ||
| Кол-во планок подборщика / пружинных пальцев | 4 / 28 | ||
| Расстояние между пружинными пальцами, мм | 65 | ||
| Система подачи материала в камеру | Ротор с измельчением | ||
| Система измельчения: кол-во ножей / фракция | 15 (0-15) / 7см 25 (0-25) / 4см | ||
| Управление увязкой | электронное (пульт управления в кабине) | ||
| Способ увязки рулона | Сетка, либо сетка + 2ой шпагат (опционально) | ||
| Автоматическая смазка цепей | Стандарт | ||
| Централизованная система смазки | Стандарт | ||
| Полуавтоматическая система смазки | Опция | ||
| Кол-во гидровыходов трактора | 1 х двойного действия 1 х одинарного действия (со свободным сливом) |
||
| Мощность трактора кВт / л.с. | 88 / 120 | ||
| Габариты [м] | длина | 6,20 | |
| ширина | 2,80 | ||
| высота | 2,84 | ||
| Средняя масса рулона (кг) | солома | 270-360 | |
| сено | 180-250 | ||
| сенаж | 500-750 | ||
| Масса (кг) | 4920 | ||
| Размер шин | Низкого давления, 600 / 55 – 22,5 | ||
| Карданный вал | Широкоформатный с обгонной муфтой | ||
