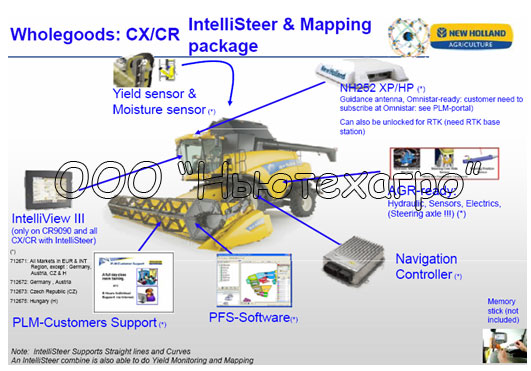

Системы картирования урожайности

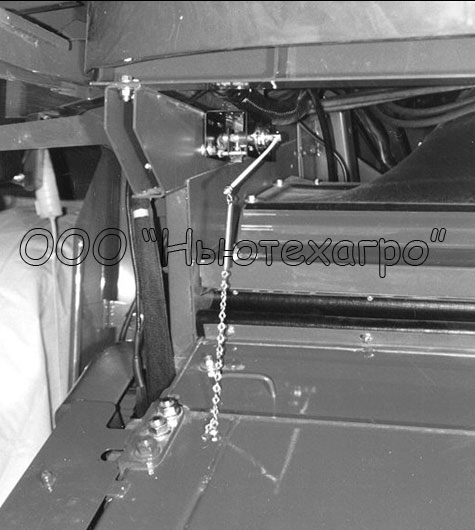

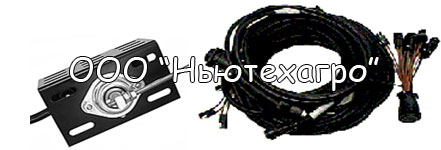

Датчик жатки

• Включает и выключает расчёт площади.
• Устанавливается под кабиной.
• Рычаг датчика присоединяется к наклонной  камере молотилки.
• Высота включения задаётся  из кабины.

Подходящие комплектация

• CLAAS.
• AGCO.
• Комплектация с другими марками в настоящее время разрабатывается.

Картирование урожайности

• Картирование урожайности – быстрый и простой способ определения существующих проблем, в особенности не явных.
• Позволяет производителям точно определять слабые участки поля.
• Отслеживать количество собранного урожая на каждом поле и хозяйстве.

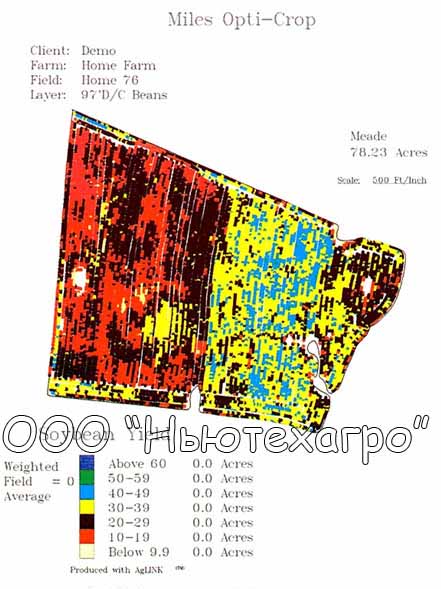

• Здесь представлена карта урожайности  соевой культура второго оборота за 1997, демонстрируя важность ожидания необходимых условий для посева. После посадки восточная половина площади в 78 акров  земля оказалась более влажной по сравнению с нормальный уровнем, после чего производитель прекратил посадку и и прождав 3 дня до высыхания почвы. Восточная часть поля, на которой посадка была возобновлена и конечные ряды в результате дали на 0.25т/га урожая большее.
• Позволяет вам отслеживать различия на всём поле и хозяйстве . Отчёты демонстрируют производительность каждой культуры и фиксируют каждое отличие.
• Позволяет принимать взвешенные управленческие решения по выбору наилучших вариантов на разных полях.
• Данные, полученные с мониторов урожайности, могут применяться для сравнительного анализа – тип почвы относительно урожайности, картирование доходности и др.

Резюме:

1. Диагностика в режиме реального времени.
2. Отслеживание различий.
3. Открывает взгляд на скрытые проблемы.
4. Задает больше вопросов, чем отвечает!
5. Расширенная версия программного обеспечения SMS ( система дистанционного управления контентом) даёт возможность проведения глубокого анализа.

! Для чего нужна  карта урожайности и как она создается?

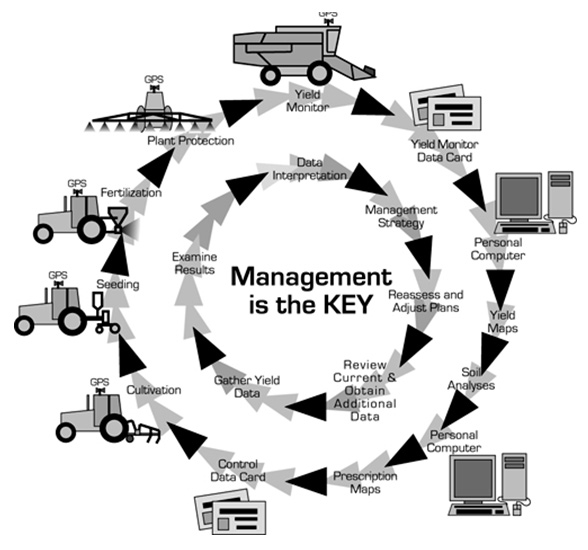

Применение карт урожайности в сельскохозяйственном производстве:

• Выявление неравномерности урожая в пределах поля.
• Возможность целенаправленного исследования причин снижения урожайности, например:
  -  дефицит питательных веществ;
  -  уплотнение почвы;
  -  отсутствие дренажа;
  -  зараженность сорняками.
• Получение объективных данных для перехода к технологиям точного земледелия:
  -  идентификация проблемных зон;
  -  практический инструмент для принятия агрономических и управляющих решений при различных начальных данных и вариантах обработки полей;
  -  экономические оценки.

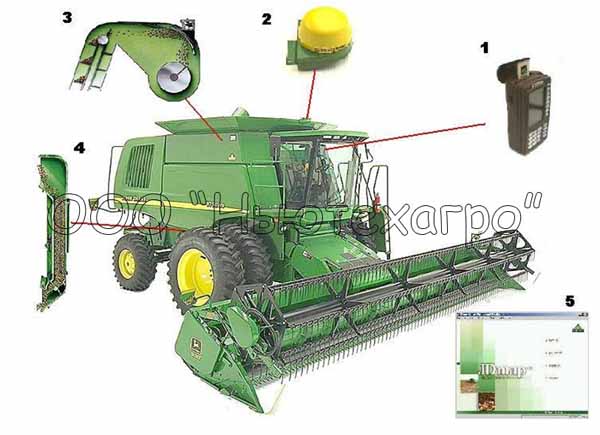

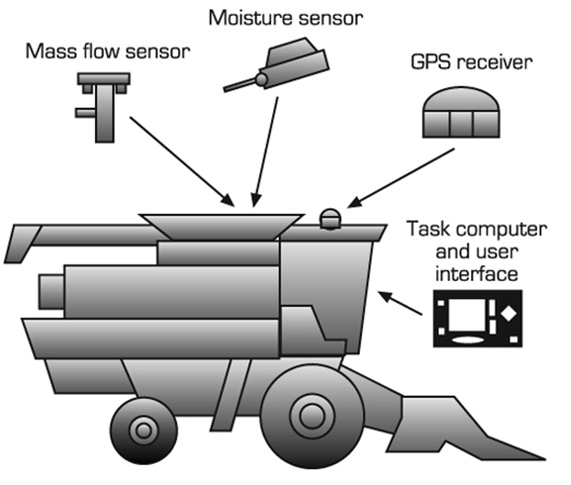

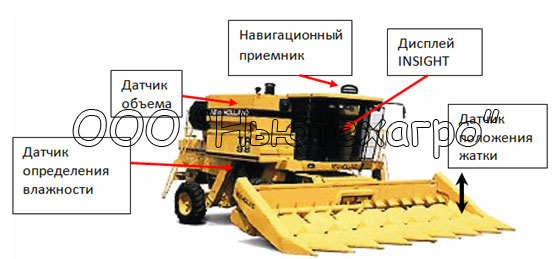

Системы картирования урожайности для Claas AGCO

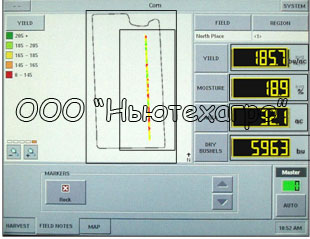

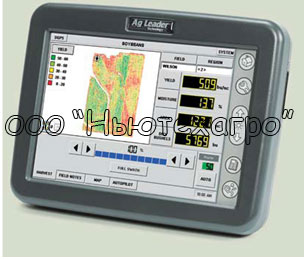

1. Дисплей.
2. GPS антенна.
3. Датчик потока зерна.
4. Датчик влажности.
5. Программное обеспечение.

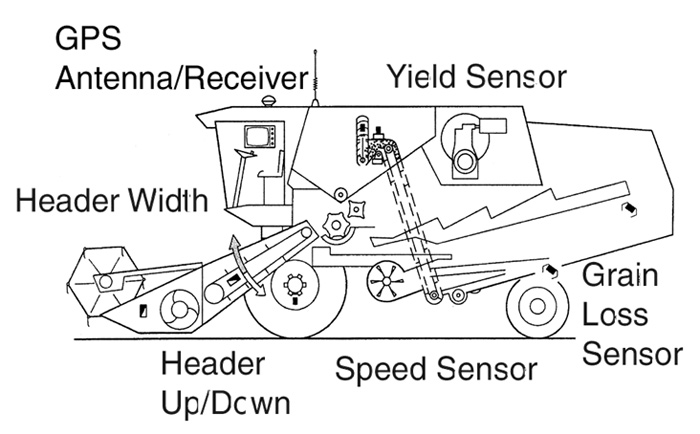

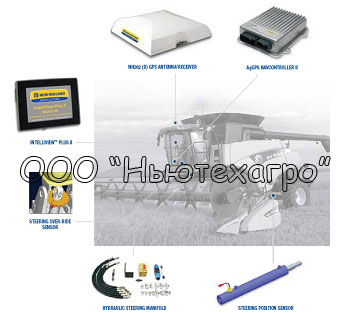

Состав системы картирования урожайности

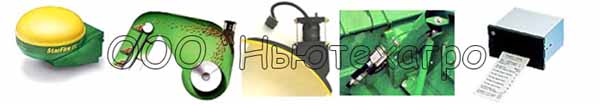

Бортовой компонент Системы картирования урожайности ГРИНСТАРTM Харвест Док в составе:

1. Навигационная система StarFire iTC с возможностью принимать бесплатную поправку  (точность вождения по соседним рядам – 30 см).
2. Дисплей.
3. Мобильный процессор.
4. Ключевая карта.
5. Предустановка и активация программы картирования урожайности на ключевой карте.
6. Установочный набор системы ГРИНСТАРTM.
7. Кабели для стыковки модулей системы с проводкой комбайна.
8. Карта памяти PCMCIA (2 шт.).
9. Проводка GreenStar – опция.
10. Датчики массы и влажности – опция.
11. Бортовой принтер для распечатки чеков – опция.
12. Инструкция по эксплуатации на русском языке.

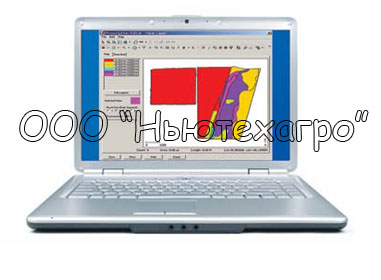

Настольное программное обеспечение «JD ReportsMAP» на русском языке:

1. Подготовка карт памяти PCMCIA к работе с системой ГРИНСТАРTM комбайна.
2. Обмен данными с бортовым компонентом системы ГРИНСТАРTM.
3. Обработка данных, полученных с датчиков урожайности комбайна, экспорт данных в другие программы.
4. Создание карты урожайности.
5. Отчёты об использовании техники, рабочем времени, документирование сельхозработ (полевой журнал).
6. Чтение, хранение и работа с данными о перемещениях техники и границах полей, записанные бортовым компонентом ГринстарTM с активированным приложением ГРИНСТАРTM Филд Док (Field Doc).

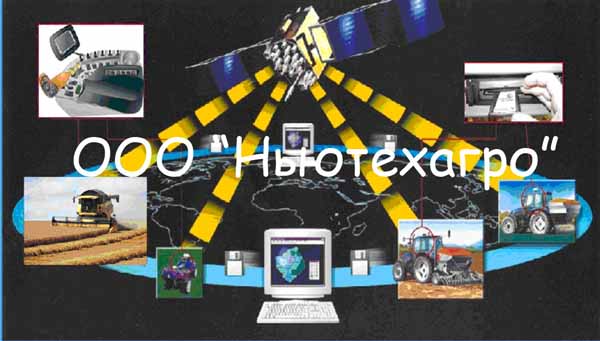

Как работает система картирования урожайности:

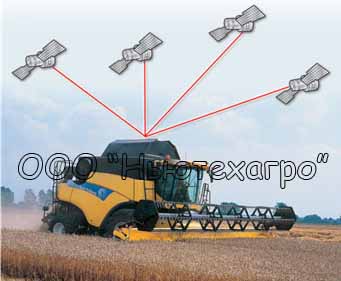

Приёмник сигналов GPS со спутниковой группировки в реальном времени привязывает показания датчиков урожайности к электронной карте. В результате получается цифровая карта урожайности, которая включает данные со всех комбайнов, оснащённых бортовым компонентом системы.

Как использовать карту урожайности:

Полученная цифровая карта урожайности вместе с картой агрохимического обследования используется для создания технологической карты дифференцированного внесения семян, удобрений и СЗР.

С учетом данных о том, какой участок поля принесет больший урожай, исходя из оптимизации затрат и извлечения максимальной прибыли принимается решение о дифференцированной обработке полей. Возможна постановка противоположной задачи — снижение затрат в соответствии с потенциалом урожая на обеднённых участках поля, включая принятие решений об изменениях севооборота, конфигурации полей и  высеваемых культур.

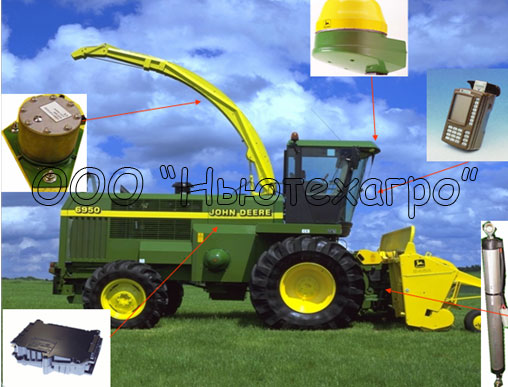

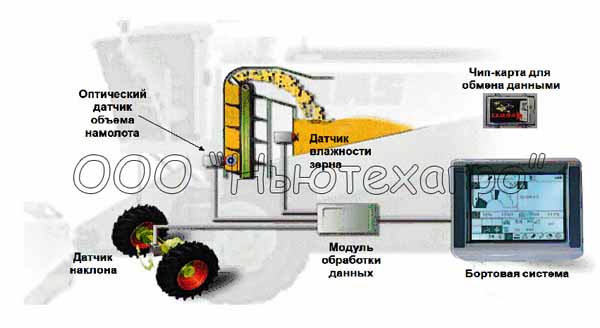

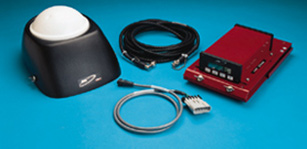

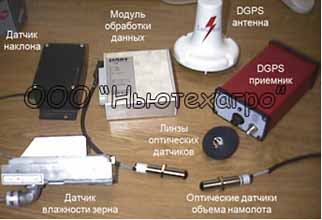

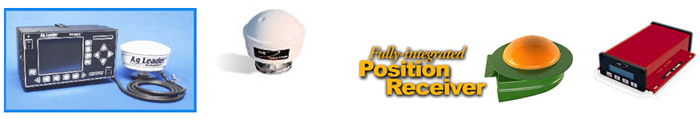

Состав: приемник GPS; оптический датчик; датчик влажности; датчик поперечных и продольных отклонений; электронно-вычислительный модуль определения урожайности; бортовая информационная система; карточка памяти; калибратор. Функциональные возможности: определение объемного количества зерна оптическим датчиком, установленным в элеваторе комбайна; определение влажности зерна диэлектрическим датчиком, установленным в тракте движения зерна или в специальном отводном канале. Положительный эффект от внедрения системы: Существенное уменьшение количества агрохимических проб почвы за счет направленного поиска проблемных участков поля. Анализ проводится на компьютере с помощью специализированной программы на базе карты урожайности и распределения влажности. Уменьшение количества разбрасываемых удобрений и химикатов за счет составления технологических карт для опрыскивателей и разбрасывателей с учетом карт агрохиманализов и карт урожайности.

Условия эксплуатации

• Система может устанавливаться на любой комбайн.
• Очистку оптического датчика проводить (в зависимости от типа зерна, влажности и т. д.) —
  1-2 раза в день.
• Калибровку системы проводить 1-3 раза в день, 1-2 раза на одно поле.

Как работает система картирования урожайности?

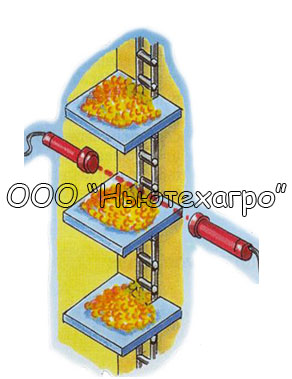

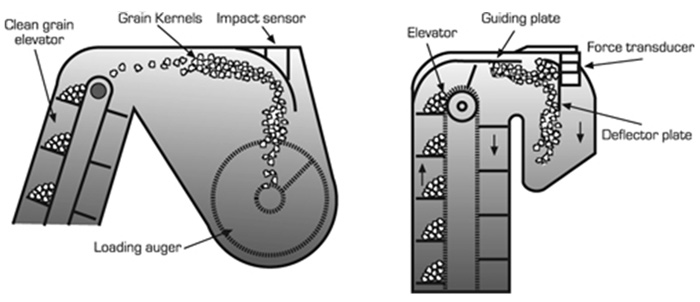

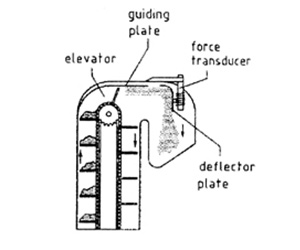

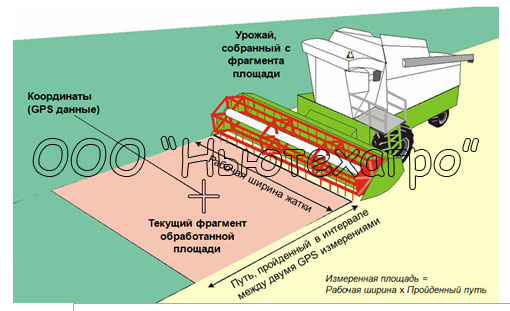

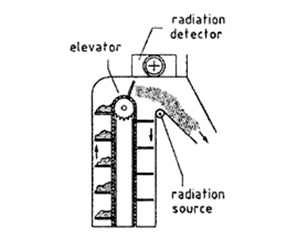

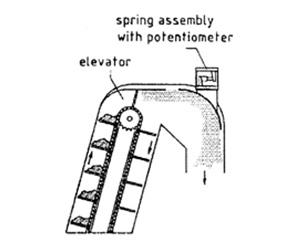

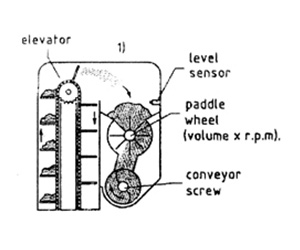

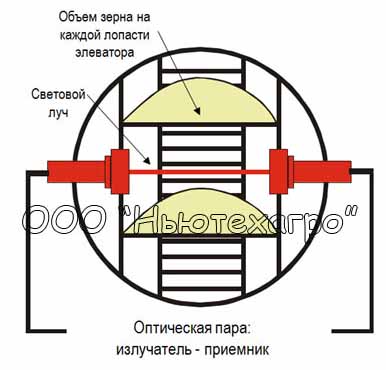

Измерение урожая с помощью квантиметра:

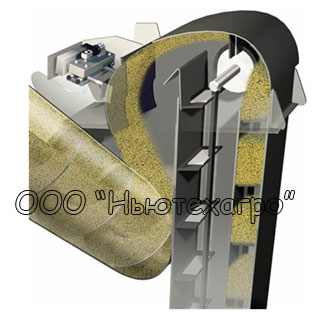

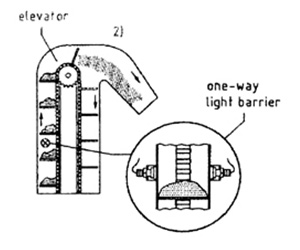

• При движении элеватора зерно, лежащее на лопасти, перекрывает световой луч. Время перекрытия зависит от объема зерна.
• Распределение зерна по лопасти элеватора зависит от углового положения комбайна, что также определяет объем зерна на каждой лопасти.
• Для пересчета измеренного объема в вес зерна, необходимо знать, с какой плотностью оно насыпано.
• Вес собранного зерна также зависит от его влажности.
• Площадь фрагмента поля, с которого собран этот урожай, определяется шириной жатки и пройденным расстоянием.
• Положение комбайна определяется по данным DGPS.

Измерение урожая с помощью квантиметра

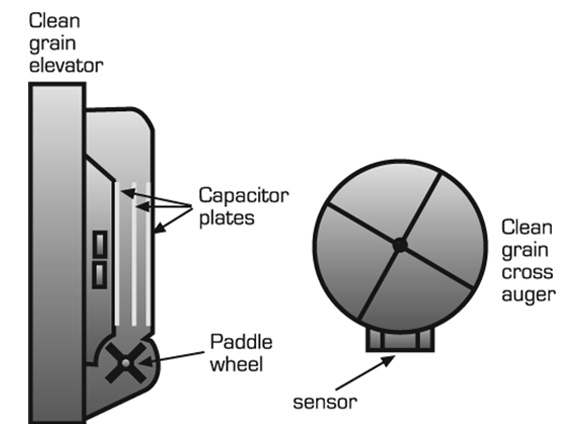

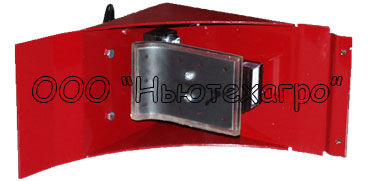

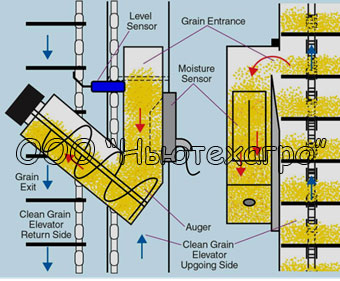

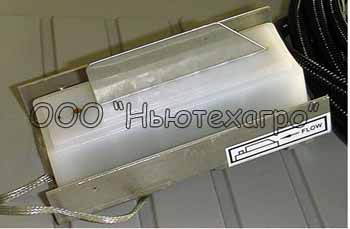

Датчик влажности зерна Принцип: измерение электрической емкости между пластинами Пластины датчика образуют конденсатор. Зерно, находящееся между пластин, является диэлектриком конденсатора. Изменение влажности зерна приводит к изменению емкости конденсатора. Измерения производятся в интервале от 1 раза за 20 сек. до 1 раза в 2 мин., в зависимости от объема проходящего зерна. Автоматическая очистка полости датчика от зерна поле измерения. Возможна корректировка измеренных значений по данным эталонного измерителя влажности.

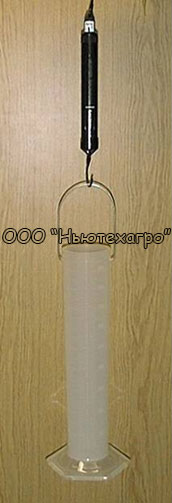

Определение веса одного гектолитра зерна Принцип: взвешивание на ручных весах одного литра собранного зерна. Используется для пересчета измеренного оптическим датчиком объема зерна в весовые единицы. Плотность насыпанного зерна зависит от: -  вида убираемой культуры; -  размера и формы зерен; -  влажности зерна; - засоренности урожая сорняками. Измерения проводить в случае: -  переезда на другое поле; -  изменения времени суток; -  изменения погодных условий.

Калибровки, обеспечивающие точность измерения урожайности

• Установка (проверка) рабочей ширины захвата жатки.
• Коррекция числа импульсов на дистанции 100 метров.
• Калибровка «нулевого урожая».

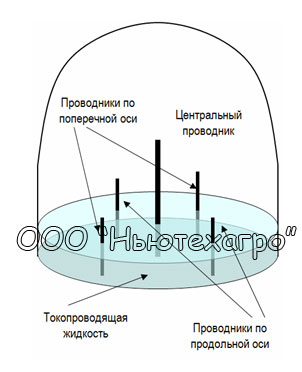

• Установка нулевого положения датчика наклона.
• Определение веса одного гектолитра зерна.
• Коррекция данных датчика влажности зерна.
• Контрольное взвешивание собранного урожая.
• Проверка работы GPS приемника.

Система определения урожайности

Предназначена для определения урожайности и влажности зерна с единицы площади, с учетом местоположения комбайна и неровностей поля.
