Процесс изготовления пеллет и применяемое оборудование
Целью производственного процесса является получение твердого топлива из отходов. Наиболее часто пеллеты изготавливаются из древесины.
Стандартная поэтапная производственная схема выглядит так:
- сырьё,
- измельчающая система,
- осушающая система,
- гранулирующая система,
- охлаждение,
- просеивание,
- упаковка древесных пеллет,
- древесные пеллеты.
Измельчающая система
При толщине необработанных отходов древесины свыше 10 мм и превышении линейными размерами показателя 50×50 мм требуется измельчение в дробильной машине с последующей переработкой до порошкового состояния (диаметр частиц не более 3 мм) при помощи молотковой дробилки.
1 — Дробильная машина, 2 — Молотковая дробилка
Сушильный процесс
Оптимальный уровень концентрации влаги в материале, который перерабатывается в пеллеты, равняется 13-15%. Конструкция сушильного аппарата подразумевает наличие двух составляющих: самого барабана и печи. Такое оборудование позволяет достичь уменьшения концентрации влаги в обрабатываемом материале с 60% до 10%. Функционирование печи возможно на бракованных пиломатериалах, опилках либо угле, чем обеспечивается существенная экономия электроэнергии.

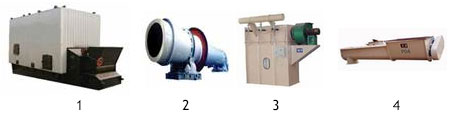

1 — Твердотопливная печь, 2 — Сушильный барабан, 3 — Фильтр пыли, 4 — Конвейер
Гранулирующая система
Управление матрицей осуществляется при помощи мощного привода, который рассчитан на крупные производственные объемы и обладает способностью бесперебойно функционировать даже в неблагоприятных условиях. Все компоненты характеризуются высоким уровнем производительности, продолжительным сроком эксплуатационной пригодности, а также низкой стоимостью ТО. Матрица изготовлена из нержавейки, а основные компоненты конструкции - из легированной стали.
Грануляторы применяются для изготовления пеллет из дерева или соломы, а также прочих источников биомассы. Производительность при этом составляет от 200 кг/ч до 3 т/ч.
1 — Пресс-гранулятор, 2 — Запасные детали для матрицы, 3 — Паровой котёл, 4 — Магнитный сепаратор
Охлаждающая / просеивающая / упаковывающая система
По завершении гранулирования температура пеллет равняется 60-80 градусам при концентрации влаги порядка 15%. Чтобы обеспечить удобство дальнейшего хранения, требуется снизить концентрацию влаги на 3-4% посредством охлаждающей установки. В большинстве случаев применение пеллет в роли топлива происходит не сразу после охлаждения, а по истечении определенного времени, необходимого для хранения и перевозки. Во избежание порчи от воздействия влаги пеллеты в обязательном порядке упаковываются (например, с помощью упаковочной машины полуавтоматического типа).
1 — Охладитель, 2 — Фильтр пыли, 3 — Упаковочный автомат, 4 — Магнитный сепаратор
Примечание
На производстве применяется система контроля и управления параметрами Сименс PLC, включающая в себя материнскую плату, специализированное программное обеспечение, а также модули, которые отвечают за приём сигналов и подачу управляющих сигналов. В системе управления предусмотрена сенсорная панель. В качестве опции доступна система симуляции управления, а также контрольная панель с возможностью вывода на монитор ПК.
Система контроля параметров PLC
