Перед началом технического обслуживания шнека обратите внимание на следующее:
1) Не осуществляйте техническое обслуживание и устранение неполадок у шнека, находящегося в рабочем режиме.
2) Не отключайте (не расцепляйте), находящуюся под давлением гидравлическую систему.
3) Перекройте подающую линию к шнеку (гидравлика).
Указания по техническому обслуживанию
Контролируйте погрузочный шнек в следующем:
1) Проверьте, достаточно ли надежно шнек закреплен на прицепе (транспортном средстве)?!
2) Проверьте гидравлическую систему на плотность.
3) Проконтролируйте на безопасном расстоянии фиксирующее кольцо скользящей опоры в момент движения шнека вниз. Если оно разъединилось, проверните его против часовой стрелки и закрепите.
ВНИМАНИЕ — После проворачивания фиксирующего кольца обратите внимание на то, что резьбы на фланце совпадают и переключаемые вилки касаются друг друга по всей длине. Если резьба не совпадает, это может привести к деформации шнека.
После проведения технического обслуживания обратите внимание на следующее:
1) После проведения технического обслуживания необходимо полностью соблюсти все меры предосторожности.
Режим работы и транспортировки шнека

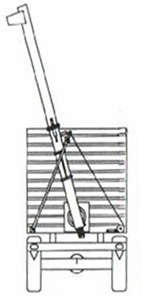

1. Установка шнека в положение транспортировки.
Приведите шнек в нижнее горизонтальное рабочее положение.
Разъедините клеммы на месте крепления сегментов шнека. Для отсоединения используйте ключ на внутренней стороне запорного рычага. Другим образом клеммы разъединить невозможно, что служит мерой безопасности в момент, когда шнек находится в рабочем положении.
Сложите шнек, при этом оба сегмента шнека устанавливаются рядом друг с другом и закрепляются шплинтом.
Для более безопасного режима транспортировки закрепите сегменты шнека снизу болтом.
2. Установка в рабочее положение.
Для установки в рабочее положение повторите те же действия, что и при установке в режим транспортировки, только в обратном порядке:
- Развинтите болт.
- Установите шнек в нижнее горизонтальное положение.
- Уберите шплинт.
- Поднимите оба сегмента шнека и соедините их с помощью клеммы.
Важно: После установки шнека в рабочее положение, канат нужно надежно закрепить, иначе, если канат недостаточно закрепить, это может привести к падению шнека.
3. Установка шнека в рабочее положение на различной высоте
Важно: При поднятии шнека канат шнека нужно надежно закрепить, чтобы защитный механизм попал в канавку.
Важно: При перемещении транспортного средства, на котором закреплен шнек, на большое расстояние по полю, шнек необходимо привести в положение транспортировки.
Важно: То же правило действует для перевозки шнека по дорогам.
|
|
|
4. Дальнейшие указания:
Шнек оснащен двумя подвижными гидравлическими шлангами длинной 1,5 м и муфтой.
Прицеп (транспортной средство) должен быть оснащен сквозным гидравлическим шлангом.
Установка шнека в рабочее положение и в положение транспортировки
Важно!
Обратите внимание при установке шнеков NIROSTA (VA), во время сварки шнек должен находится на безопасном расстоянии, так как возможны повреждения от летящих от сварки искр.
На входе в приемную камеру необходимо установить защитную решетку, чтобы избежать несчастных случаев, а также попадания в шнек инородных предметов.
Избегайте запускать шнек на полную мощность. Вы не добьетесь этим высокой производительности, а наоборот, спровоцируете скорый износ шнека.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Шнеки-перегружатели производства CanAgro
Шнеки-перегружатели для боковой разгрузки
Механически складываемые
|
|
- Быстрая загрузка сеялок.
- Высокая производительность.
- Изготовлен из нержавеющей стали.
Погрузочные шнек изготовлен из нержавеющей стали, механическое складывание, привод через гидромотор, выходной шланг 1,2 м, для крепления сзади грузовика.
GNA 510 + GNA 610 Прямые перегружатели с возвратным механизмом
Сталь оцинкованная, трхступенчатая конструкция. Регулировочный вентиль, приспособление для изменения высоты, 2 x 1.5 м гидравлические шланги с муфтами.
Трос с лебедкой и рамой для монтажа, 1м гибкий шланг на выходе
GNA 509- Длина 3.00м, диаметр 127 мм, производительность прим. 15 т/ч.
GNA 510- Длина 3.25 м, диаметр 127 мм,. производительность прим. 15 т/ч.
GNA 609- Длина 3.00 м, диаметр 150 мм, производительность прим. 25 т/ч.
GNA 610- Длина 3.25 м, диаметр 150 мм, производительность прим 25 т/ч.
GNA 709- Длина 3.00 м, диаметр 180 мм, производительность прим 35 т/ч.
GNA 710- Длина 3.25 м, диаметр 180 мм, производительность прим 35 т/ч.
GVA – Тип Прямые перегружатели с возвратным механизмом
Нержавеющая сталь, специальный угол шнека, оснащение см. тип GNA
GVA 509- Длина 3.00м, диаметр 130 мм, производительность прим 18 т/ч.
GVA 510- Длина 3.25 м, диаметр 130 мм, производительность прим 18 т/ч.
GVA 609- Длина 3.00 м, диаметр 150 мм, производительность прим 25 т/ч.
GVA 610- Длина 3.25 м, диаметр 150 мм, производительность прим 25 т/ч.
GVA 709- Длина 3.00 м, диаметр 170 мм, производительность прим 35 т/ч.
GVA 710- Длина 3.25 м, диаметр 170 мм, производительность прим 35 т/ч.
GVA 809- Длина 3.00 м, диаметр 200 мм, производительность прим 50 т/ч.
GVA 810- Длина 3.25 м, диаметр 200 мм, производительность прим 50 т/ч.
Оснащение GNA + GVA- варианты
Вытягиваемая телескопическая труба длиной до 175 мм.
Гидравлические шланги: погонный метр.
Дополнительный комплект удлинителя на выходе шнека.
UHV 715 прямые шнеки, откидные
Нержавеющая сталь, крепится к заднему борту кузова, механически откидной,
обратное вращение тоже возможно, гидромотор с электромагнитным вентилем, регулировка высоты с помощью тросовой лебедки.
Длина раздвинут 4.00 м, Длина собран 2.50 м, Диаметр 170 мм, Производительность до 35 т/ч
DF 714 V + DF 715 V перегружающий шнек бокового действия
Нержавеющая сталь, прямое фланцевание, гидромотор с электромагнитным вентилем, механически выдвижной, крепится к заднему борту кузова, регулировка высоты с помощью тросовой лебедки.
DF 714 V- длина раздвинут 4.30м , Диаметр 170 мм, Производительность 35 т/ч.
DF 715 V- длина раздвинут 4.60м, Диаметр 170 мм, Производительность 35 т/ч.
DF 815 V S+ DF 817 VS + DF 818 VS перегружающий шнек бокового действия.
Нержавеющая сталь – внешняя труба, шнек – оцинкованная сталь. Крепится к заднему борту кузова, механически откидной, гидромотор с вентилем, регулировка высоты с помощью тросовой лебедки.
DF 815 VS- длина раздвинут 4.60 м , Диаметр 200 мм, Производительность 50 т/ч.
DF 817 VS- длина раздвинут 5.10 м, Диаметр 200 мм Производительность 50 т/ч.
DF 818 VS- длина раздвинут 5.50 м , Диаметр 200 мм, Производительность 50 т/ч.
Принадлежности для DF 815 V, DF 817 V и DF 818 V:
Электромагнитный вентиль.
Рукав на выходе, Диаметр 170 мм, погонный метр.
Рукав на выходе, Диаметр 200 мм, погонный метр.
Переходник, 200 мм на 170 мм (для использования телескоп, трубы).
Подвижная телескопическая выход. труба 1.20 м - 2.40 м, . ø175 мм.
Гидравлический шланг: погонный метр.
DF 1015 + DF 1315 перегружающий шнек бокового действия складывающийся гидравлически
Сталь, покрытая лаком, крепится к заднему борту кузова гидравлически откидной,
Гидромотор, длина раздвинут 5.40 м.
DF 1015- длина раздвинут 5.40 м , ø250 mm,. Производительность прим. 100 т/ч.
DF 1315- длина раздвинут 5.40 м, ø320 mm, Производительность прим. 150 т/ч.
HD 722 VT Передвижной шнек
Нержавеющая сталь, гидромотор с вентилем, рама на б/у авторезине, регулировка высоты с
помощью тросовой лебедки 2 x 6.0 м, гидравлические шланги с муфтами.
Длина 6,50 м, ø170 мм, Производительность прим. 35 т/ч.
HD 822 VT Передвижной шнек
Нержавеющая сталь, оснащение см. HD720VT.
Длина 6.50 м, ø200 мм, Производительность прим. 50 т/ч.
HD 826 VT Передвижной шнек
Нержавеющая сталь, специальная стальная резьба, оснащение см. D720VT
Длина 8.00 м, ø200 мм.
Производительность прим. 50 т/ч.
Принадлежности для HD-вариантов
Оснащение нержавеющим шнеком для HD 822VT, длина 6.50 м.
Оснащение нержавеющим шнеком для HD 826VT, длина 8.00 м.
Рукав на выходе ø170 мм, погонный метр.
Рукав на выходе ø200 мм, погонный метр.
Гидравлические шланги погонный метр.
Освещение.
Защитный кожух на входе
Серия EMD передвижные шнеки-перегружатели
Изменяемый угол атаки шнека посредством троса и лебедки. Автомобильные БУ шины.
Тип |
| Ø, | Длина, | Производит., | KW |
EMD | 731 | 180 | 9,30 | 35 | 4,0 |
EMD | 736 | 180 | 10,80 | 35 | 5,5 |
EMD | 831 | 200 | 9,30 | 50 | 5,5 |
EMD | 836 | 200 | 10,80 | 50 | 7,5 |
EMD | 841 | 200 | 12,30 | 50 | 7,5 |
EMD | 846 | 200 | 13,80 | 50 | 11,0 |
EMD | 851 | 200 | 15,30 | 50 | 11,0 |
EMD | 856 | 200 | 16,80 | 50 | 11,0 |
EMD | 861 | 200 | 18,30 | 50 | 11,0 |
EMD | 871 | 200 | 21,30 | 50 | 15,0 |
EMD | 1031 | 250 | 9,30 | 90 | 11,0 |
EMD | 1036 | 250 | 10,80 | 90 | 11,0 |
EMD | 1041 | 250 | 12,30 | 90 | 11,0 |
EMD | 1046 | 250 | 13,80 | 90 | 15,0 |
EMD | 1051 | 250 | 15,30 | 90 | 15,0 |
EMD | 1056 | 250 | 16,80 | 90 | 15,0 |
EMD | 1061 | 250 | 18,30 | 90 | 18,0 |
Все шнеки поставляются готовыми к запуску с защитой мотора и переключателем.
Принадлежности EMD Цена в EUR:
- Полиэтиленовая направляющая на выходе шнека (малая).
- Полиэтиленовая направляющая на выходе шнека (большая).
- Полиэтиленовый приемник (малый).
- Полиэтиленовый приемник (большой).
- Поперечная ось для всех типов включая EMD 1041.
«Складской мастер» — система горизонтального использования
- рама для управления шнеком;
- трос, лебедка и съмная задняя стенка;
- мобильный шнек длина 5 м;
- с электромотором.
«Складской мастер» 50, производительность 50 т/час ? 4.960,00
«Складской мастер» 80, производительность 80 т/час ? 5.264,00
Стандартные | |||||
Тип |
| Ø, мм | Длина, м | Производ., т/ч | kW |
EMD | 731 | 180 | 9,30 | 35 | 4,0 |
EMD | 736 | 180 | 10,80 | 35 | 5,5 |
EMD | 831 | 200 | 9,30 | 50 | 5,5 |
EMD | 836 | 200 | 10,80 | 50 | 7,5 |
EMD | 841 | 200 | 12,30 | 50 | 7,5 |
EMD | 846 | 200 | 13,80 | 50 | 11,0 |
EMD | 851 | 200 | 15,30 | 50 | 11,0 |
EMD | 856 | 200 | 16,80 | 50 | 11,0 |
EMD | 861 | 200 | 18,30 | 50 | 11,0 |
EMD | 871 | 200 | 21,30 | 50 | 15,0 |
EMD | 1031 | 250 | 9,30 | 90 | 11,0 |
EMD | 1036 | 250 | 10,80 | 90 | 11,0 |
EMD | 1041 | 250 | 12,30 | 90 | 11,0 |
EMD | 1046 | 250 | 13,80 | 90 | 15,0 |
EMD | 1051 | 250 | 15,30 | 90 | 15,0 |
EMD | 1056 | 250 | 16,80 | 90 | 15,0 |
EMD | 1061 | 250 | 18,30 | 90 | 18,0 |
Гидравлически складываемые
|
|
- Диаметр до 320 мм.
- Длина от 4 м до 5,5 м.
- Производительность от 20 т/ч до 200 т/ч.
- Исполнение: из высококачественной стали или окрашенные из обычной стали.
- Привод осуществляется от гидромотора
Продольные шнеки-перегружатели
Длина 3 м (не складываемый)
Длина 4 м (механически складываемый)
- Диаметр 150, 170 или 200 мм.
- Производительность от 20 т/ч до 50 т/ч.
- Выполнен из высококачественной стали ( 1.4301 ).
- Привод осуществляется от гидромотора.
|
|
Передвижные шнеки-перегружатели
- Диаметр 170 мм или 200 мм.
- Длина 6,50 м или 8,0 м.
- Производительность от 35 т/ч до 50 т/ч.
- Выполнен из высококачественной стали ( 1.4301 ).
- Мощное оцинкованное шасси с автомобильными шинами.
- Регулировка по высоте при помощи лебедки.
- Привод осуществляется от гидромотора.
