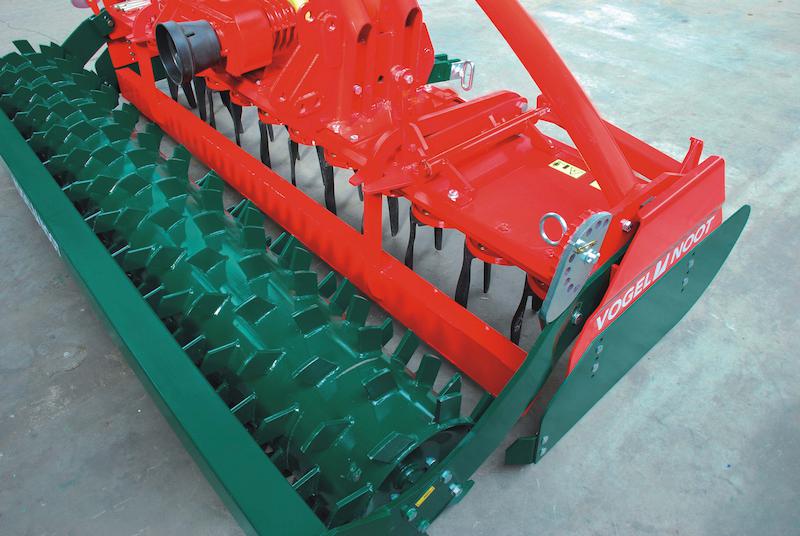

Arterra MS

Прочная конструкция с использованием компонентов наивысшего качества и функциональные детали позволяют отнести модель Arterra к высшей категории ротационных борон. Модель Arterra MS, оснащенная высококачественным редуктором высшего класса, специально сконструированным и изготовленным поддоном и опорой на конических роликоподшипниках, не требующих техобслуживания, а также устойчивой и одновременно красивой по своей форме навесной башней, наилучшим образом оснащена для использования с тракторами мощностью до 180 л.с.

Обзор преимуществ:

• Удобное навешивание на трактор с регулировкой длины и горизонтальным выравниванием между трактором и ротационной бороной.
• По центру расположенный редуктор привода со сменными шестернями - серийно.
• Двойной поддон редуктора, обладающий максимальной устойчивостью, с серийным элементом для защиты от камнеи.
• Круглые роторы для зубьев, закрепленных болтами, дополнительно - система быстрой замены зубьев.
• Отбойная планка с системой автоматической регулировки по высоте.

		Arterra
Технические характеристики		MS 300	MS 400
Рабочая ширина	см	300	400
Макс.допустим. кВт/л.с.		132/180	132/180
Число роторов		12	16
Размер зубьев	мм	340x15	340x15
Частота вращения привода	об./мин	1000 1)	1000 1)
Частота вращения ротора	серийно	340	340
	опция	283 2) или 255 3)	283 2) или 255 3)
Вес
с планчато—ребристым катком Ø 400 мм	кг	1275	-
с планчато—ребристым катком Ø 480 мм	кг	1325	1733
с зубчатым уплотняющим катком Ø 500 мм	кг	1415	1823
с уплотнительно-измельчающим катком Ø 500 мм	кг	1445	1863
с дробильным уплотняющим катком Cracker Ø 550 мм	кг	1580	2032
с дробильным уплотняющим катком Cracker Ø 550 мм	кг	1585	2042

¹⁾ Возможно также при частоте скорости вала отбора мощности 540 и 750 об/мин - при этом необходимо заменить серийные сменные зубчатые колеса
²⁾ При скорости вращения вала отбора мощности 540 об/мин и замене серийных сменных зубчатых колес
³⁾ При скорости вращения вала отбора мощности 750 об/мин и замене серийных сменных зубчатых колес

Устройство в деталях

Передача из сменных шестерен
	Редуктор рассчитан на работу с тракторами большой мощности и отличается  своей необычайной надежностью. Концевая цапфа вала отбора мощности размещена по центру и очень далеко сзади, что обеспечивает незначительное отклонение карданного вала, и тем самым, спокойный ход. Серийно устанавливается двусторонний привод вала отбора мощности для использования в комбинации с сеялками.
Поддон
	Конструкция поддона: Прочнейшая система с коническими роликоподшипниками и  с большим расстоянием между подшипниками,  в сочетании с особенной конструкцией поддона  обеспечивает чрезвычайную стабильность. Одновременно при разработке поддона обращалось внимание на облегчение конструкции по весу. Дополнительно, по всей рабочей ширине поддон  сварен. Смазка подшипников осуществляется при помощи масла, что гарантирует оптимальный смазочный эффект, независимо от  температур окружающей среды. Роторы: Вал ротора и держатель лап подвергаются частичной ковке и поэтому они особенно прочные. Высококачественное уплотнение вала гарантирует долгосрочную герметичность и, следовательно, долговечность. Лабиринтное уплотнение предотвращает проникновение крупных частиц  и повреждение уплотняющих элементов снаружи. Двойной сальник надежно держит масло в поддоне. Серийное оснащение защитой от камней на поддоне  предотвращает защемление  камней между роторами. Зубья: Агрегат серийно оснащен ножевидными зубьями 34 см. из микролегированной мелкозернистой бористой стали, которые  удлинены, что способствует отличному сроку эксплуатации.
Система быстрой замены зубьев
	Особенность системы быстрой замены зубьев компании VN заключается в том, что стопорный болт (1) во время работы должен испытывать минимальные нагрузки. За счет своей специальной конструкции зубья удерживаются в почве в положении с геометрическим замыканием и могут быть легко сняты после демонтажа стопорного болта. Подрессоренное крепление (2) зубьев в специальной выемке в держателе (3) представляет собой встроенное приспособление для защиты от камней и предохраняет узлы агрегата.
Отбойная планка
	Серийная отбойная планка благодаря своему плавающему движению обеспечивает создание оптимальной комковатой структуры почвы и наилучшее выравнивание. Рабочая высота регулируется автоматически, однако может быть также ограничена вручную сверху и снизу.
Боковые щитки
	Боковые щитки закреплены на поддоне и совершают качательное движение. Тем самым они автоматически приспосабливаются к различной рабочей глубине. Отдельная быстроизнашивающаяся деталь в нижней зоне способствует снижению расходов.
Установка глубины хода
	Для наладки глубины хода используется растровый элемент для тонкой регулировки, маркировка упрощает выполнение точной настройки справа и слева.
Навешивание сеялки
	Гидравлическое прицепное устройство: Для комбинации с навесными сеялками для 3-точечной навески используется прицепное устройство с гидравлическим приводом. При устойчивой конструкции геометрия выемки смещает вес сеялки оптимально вперед и тем самым снижает общее подъемное усилие.
	По желанию также с ограничением хода отключающим клапаном с механическим приводом.
	Полунавесной треугольник: Навешивание и снятие полунавесных сеялок выполняется особенно быстро и удобно с помощью треугольника для быстродействующего соединения. Стандартный треугольник оптимально стыкуется с башней с трехточечным креплением на ротационной бороне и тем самым также оптимизирует необходимое подъемное усилие
Следорыхлитель
	Все ротационные бороны Vogel & Noot оснащаются регулируемыми следорыхлителями. Это дополнительное приспособление разрыхляет следы от колес трактора и предотвращает неравномерное уплотнение почвы.
Следоуказатель
	Все ротационные бороны Vogel&Noot могут также оснащаться следоуказателями для эксплуатации с сеялками. Они приводятся в действие гидравлическим цилиндром двойного действия и вертикально складываются.
Катки
	Рубчатый планчато-ребристый каток Ø 400 или 480 мм: Хорошее гранулирование на среднетяжелых почвах Создание открытой структуры почвы  Небольшой вес
	Уплотнительно - измельчающий каток Ø 500 мм: Очень хорошее измельчение Более глубокое обратное уплотнение почвы чем у зубчатого катка-пакера Отличный контакт с почвой
	Зубчатый уплотняющий каток Ø 470, 500 или 550 мм: Очень хорошие комплексные свойства Предотвращение клейкости за счет использования скребка Невосприимчивость на каменистых почвах Хороший контакт с почвой
	Каток с резиновыми клиновидными кольцами Ø 580 мм: Оставляет после себя бороздчатую поверхность Интенсивное упрочнение в форме полос Оптимален для комбинированного высева
	Дробильный каток Ø 550 мм: Упрочнение в форме борозд Создание оптимальной структуры почвы Работа без забивания
