Прочные навесные необоротные плуги идеальны для экономичной установки плуга и подходят для работы в малых и средних хозяйствах. Работа с необоротным плугом предлагает экономические возможности по сравнению с оборотной почвообработкой. Также по отношению к грузоподъемности у необоротных плугов более низкие требования к буксиру (трактору), что в конечном итоге снижает расходы на гектар.
При производстве навесных необоротных плугов серии FARMER 3S(L / M / MS) применяется технология, которая уже успешно применяется на оборотных плугах©plus и соответствуют современным стандартам.
Особенности:- Серия Farmer 3S L: 2- х и 3-х корпусные плуги для тракторов до 44 кВ/60 л.с
- Серия Farmer 3S M: от 3-х до 5- ти корпусных плугов для тракторов до 88 кВ/120 л.с
- Серия Farmer 3S MS: от 3-х до 5-ти корпусных плугов для тракторов до 110 кВ/150 л.с
- На выбор 3 вида расстояний между корпусами
- Серийно предусмотрена регулировка ширины захвата, Farmer 3S M и MS по желанию с гидравлической бесступенчатой системой регулировки ширины захвата (Vario)
- Система защиты от камней на «cрезных болтах», оптимальна также автоматическая система NON-STOP с листовой рессорой или гидравлическая система (только для Farmer3S M и MS)
- Большой выбор корпусов плуга и дополнительного оснащения
- Компактный центр установки
|
Tип |
Межкорпусное расстояние (cм) |
Высота рамы |
Ширина захвата (см) |
Мощность трактора кВ (л.с) |
Межколесный просвет (см) |
Вес - корпусной, кг | |||
|---|---|---|---|---|---|---|---|---|---|
| 2- | 3- | 4- | 5- | ||||||
| L850 | 85 | 68 |
30 35 |
15 (20) до 44 (60) | 75до 135 | 220 | 315 | - | - |
| L950 | 95 | 68 |
35 40 |
15 (20) до 44 (60) | 86 до 143 | 225 | 325 | - | - |
| M850 | 85 |
72 78 |
28 32 36 40 |
30 (40)до 90(120) | 75до 174 | 360 | 460 | 560 | 660 |
| M850 ST | 85 |
72 76 |
28 32 36 40 |
30 (40)до 90(120) | 92до 191 | 500 | 660 | 820 | - |
| M950 | 95 |
72 78 |
32 36 40 44 |
30 (40) до 90(120) | 75до 174 | 370 | 470 | 570 | 670 |
| M950 ST | 95 |
72 76 |
32 36 40 44 |
30 (40)до 90(120) | 92до 191 | 510 | 670 | 830 | - |
| M1020 | 102 |
72 78 |
32 36 40 44 |
30 (40)до 80(110) | 75до 174 | 380 | 480 | 580 | - |
| M1020 ST | 102 |
72 76 |
32 36 40 44 |
30 (40)до 90(120) | 92до 191 | 520 | 680 | 840 | - |
| Vario M850 | 85 |
72 78 |
30до 50 | 30 (40)до 90(120) | 75до158 | 450 | 460 | 670 | - |
| Vario M850 ST | 85 |
72 76 |
30до 50 | 30 (40) до 90(120) | 90до 170 | 590 | 770 | 950 | - |
| Vario M950 | 95 |
72 78 |
30до 50 | 30 (40)до 90(120) | 75 до 158 | 460 | 570 | 680 | - |
| Vario M950 ST | 95 |
72 76 |
30 до 50 | 30 (40)до 90(120) | 90до 170 | 600 | 780 | 960 | - |
| Vario M1020 | 102 |
72 78 |
30до 50 | 30 (40)до 90(120) | 75до 158 | 470 | 580 | 690 | - |
| Vario M1020 ST | 102 |
72 76 |
30 до 50 | 30 (40)до 90(120) | 90до 170 | 610 | 790 | 970 | - |
| MS850 | 85 |
72 82 |
32 36 40 44 |
60 (80) до 103 (140) | 75до 174 | - | 500 | 610 | 720 |
| MS850 ST | 85 |
72 76 |
32 36 40 44 |
60 (80)до 103 (140) | 92до 191 | - | 695 | 870 | 1045 |
| MS950 | 95 |
72 82 |
36 40 44 48 |
60 (80)до 103 (140) | 75до 174 | - | 520 | 630 | 740 |
| MS950 ST | 95 |
72 76 |
36 40 44 48 |
60 (80)до 103 (140) | 92 до 191 | - | 715 | 890 | 1065 |
| MS1050 | 105 |
72 82 |
36 40 44 48 |
60 (80)до 103 (140) | 75до 174 | - | 540 | 650 | 760 |
| MS1050 ST | 105 |
72 76 |
36 40 44 48 |
60 (80)до 103 (140) | 92 до 191 | - | 735 | 910 | 1085 |
| Vario MS 850 | 85 |
72 76 82 |
30до 50 | 60 (80) до 110 (150) | 75до 174 | - | 590 | 7710 | 830 |
| Vario MS850 ST | 85 |
72 76 |
30до 50 | 60 (80)до 110 (150) | 75до 174 | - | 800 | 990 | 1180 |
| Vario MS950 | 95 |
72 76 82 |
30 до 50 | 60 (80) до 110 (150) | 75до 174 | - | 610 | 730 | 850 |
| Vario MS950 ST | 95 |
72 76 |
30 до 50 | 60 (80)до 110 (150) | 75 до 174 | - | 820 | 1010 | 1200 |
| Vario MS1050 | 105 |
72 76 82 |
30 до 50 | 60 (80) до 110 (150) | 75до 174 | - | 980 | 750 | 870 |
| Vario MS1050 ST | 105 |
72 76 |
30до 50 | 60 (80) до 110 (150) | 75до 174 | - | 840 | 1030 | 1220 |
Устройство в деталях
| Установка плуга | |
| Отличная установка плуга является предпосылкой для оптимального рабочего результата, уменьшает износ и силу тяги и в связи с этим снижает расходы. У Farmer 3S L точка тяги легко устанавливается посредством регулирования навесной оси. В большой линейке продуктов Farmer 3S M и MS центр установки в принципе такой же как и у оборотных плугов с регулировкой выноса первого корпуса и применением винта центра тяги, что позволяет легко ввести плуг в эксплуатацию. В сочетании с бесступенчатой гидравлической регулировкой ширины захвата, рабочая ширина первого корпуса и точка тяги автоматически совпадают. | |
| Регулировка ширины захвата механическая | |
| В моделях Vario линейки Farmer 3S M или MS регулировка ширины захвата производится гидравлически и бесступенчато, из кабины трактора. Разумеется, система Vario построена таким образом, что точка тяги и ширина захвата первого корпуса также будут выставлены автоматически правильно. Точно так же автоматически будут отрегулированы все предплужники и опорное колесо. | |
| Регулировка ширины захвата гидравлическая | |
| В моделях Vario линейки Farmer 3S M или MS регулировка ширины захвата
производится гидравлически и бесступенчато, из кабины трактора.
Разумеется, система Vario построена таким образом, что точка тяги и
ширина захвата первого корпуса также будут выставлены автоматически
правильно. Точно так же автоматически будут отрегулированы все предплужники и опорное колесо. | |
| Защита от камней | |
| Серийно, все плуги линии Farmer оснащены системой защиты от перегрузок на срезных болтах. Преимущества:
Полностью автоматическая – механическая При данной системы, корпус плуга при наезде на препятствие отклоняется, а затем автоматически возвращается в рабочее положение, при этом сама работа не прерывается. Данная система отличается тем, что корпус плуга может отклоняться как высоко вверх, так и в сторону, кроме того, изменяя количество листов рессоры, можно регулировать усилие срабатывания. Преимущества:
В этом варианте вместо пружины используется гидравлический цилиндр, который соединён с поршневым аккумулятором, заполненным азотом. Гидравлическое давление можно изменять бесступенчато, что гарантирует максимальный комфорт и всегда оптимальную работу плуга. При срабатывании (наезде на препятствие) корпус плуга посредством гидравлического цилиндра давит поршень в аккумулятор. Газ сжимается и после прохода препятствия автоматически возвращает корпус плуга в исходное положение. Так работает полностью автоматическая гидравлическая защита от камней в стиле «High-Tech» компании Vogel & Noot. Преимущества (дополнительно к преимуществам использования листовых рессор):
| |
| Корпус плуга | |
 |

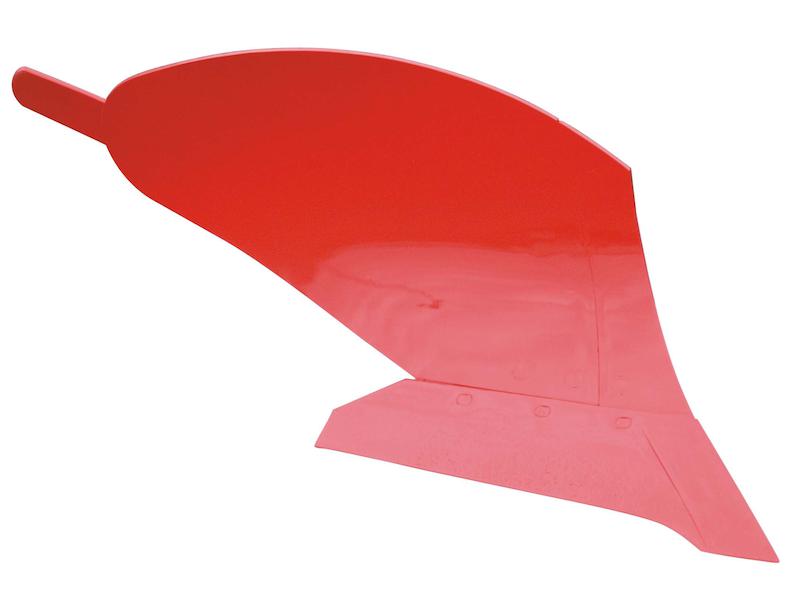

WY350/WY400 Изогнутый универсальный отвал для средних и тяжелых почв, целинных участков и склонов. Особенно легко идет по чистой борозде. Рабочая глубина до 25 см (WY350). 30 см (WY400). |
 |
WX400 Корпус плуга для особо тяжелых почв, малый угол загиба, легкий ход плуга в особо тяжелых условиях. Рабочая глубина до 25 см. |
 |
UN350/UN400/UN430 Универсальная форма трех размеров для легких и средних почв. Рабочая глубина до 25 см (UN350), 35 см (UN400), до 40 см (UN430) |
 |
WST430-полосовой отвал Особенно подходит для липких почв, хорошее измельчение почвы и выборка борозды. Полосы заменяются по отдельности, хорошая запашка стерни. Рабочая ширина до 33 см. |
| Дополнительное оборудование, отвалы, опорные колеса | |
| Предплужник Для универсального применения: от перепашки луга до кукурузной стерни Углосним Выгодная альтернатива для запахивания растительных остатков с дополнительной стойкой для грядиля. Отводной щиток В паре с предплужниками отводные щитки предотвращают запутывание соломы (в основном, кукурузной соломы) вокруг грядиля. Нож полевой доски Выгодная альтернатива по цене по сравнению с дисковым ножом, снижает износ корпуса плуга и сокращает потребность в подьемной силе. Дисковый нож Дисковый нож является важной частью плуга, отвечающей за чистую вспашку. Точный проход дискового ножа способствует полному обороту пласта и тщательной заделке растительных остатков, а также обеспечивает чистую борозду. Опорные колеса Качественная работа плуга зависит также от точного ведения глубины обработки плуга. Компания Vogel & Noot предлагает большой выбор различных типов колёс и вариантов монтажа для любых условий эксплуатации. Опорное колесо Ø 400 мм
| |
