Нежная уборка картофеля

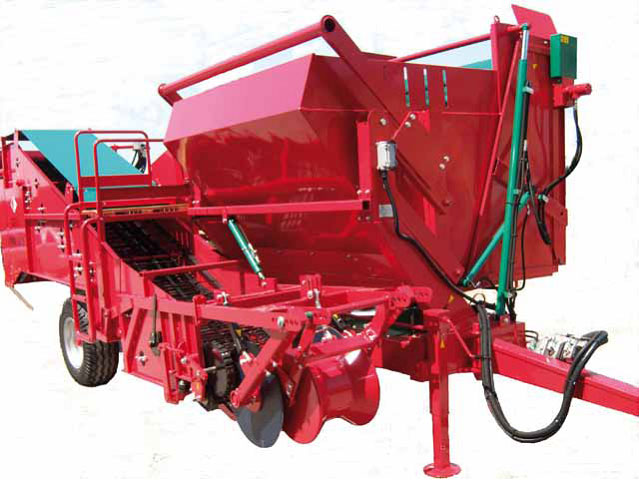

Картофелеуборочные комбайны однорядные боковые
SPRING 750/20R
SPRING 750/35
ТОЛЬКО БЕРЕЖНАЯ УБОРКА КАРТОФЕЛЯ И ЛУКА.
Серии SPRING
Машины серии SPRING позволяют аккуратно собрать урожай.
С этими однорядными машинами результат безупречен, так как продукт,
проходящий все шаги от подкапывания/сбора урожая, до его выхода, на всех
этапах работы сопровождается технической методологией без
агрессивности.
Благодаря
совершенному разделению почв, регулируемой и независимой скорости
ленточных конвейеров, бункеру с подвижным дном, диверсифицированному
контролю над каждой из
подвижных частей, осуществляется синергическая работа всех отделов
машины, что повышает производительность, при этом сохраняя целостность
продукта.
 |
 |
1-ая секция
Деликатный подборщик, прикрепленный к почве сошниками с регулируемым наклоном. Собирать урожай возможно с расстоянием между рядами в
62 - 90 см. Передняя подкапывающая часть оснащена одним роликом
контроля глубины и двумя дисками для среза травы, и продолжается от
сошников до ежного транспортёра. Ботвоотделительный транспортёр соединяет их и находится над просеивающим транспортером.
2-ая секция
Просеивающий транспортер + Ботвоотделительный транспортёр.
С помощью этой системы только что подкопанные клубни немедленно
помещаются в чаши просеивающего транспортера. Благодаря этому клубни не
повреждается и не катятся по ленте. Два виброролика с регулируемой
интенсивностью отсеивают поднятую почву. Ботвоотделительный транспортёр работает вместе с просеивающим транспортером
и отделяет клубни от травы и других примесей, после чего клубни
беспрепятственно попадают в чаши. В случае, если земля влажная, рубцы
конвейера помогают разломать куски почвы с легкостью.
3-я секция
Ежный транспортёр (пальцевидный).
Собранный продукт транспортируется к ежному транспортеру, на который
падают клубни. “Резиновые пальцы” смягчают падение клубней. Два очистительных ролика, вращаясь, очищают клубни от остатков земли. Первый ролик, с обратным направлением
вращения, удерживает картофель на “пальцах” транспортера, доставляет их
на главный сортирующий стол сразу после очистки от земли.
Второй ролик снова просеивает продукт, прибывший из первого ролика,
исключая малейшие частицы почвы и отправляет картофель ко второму
сортировочному столу.
4-ая секция

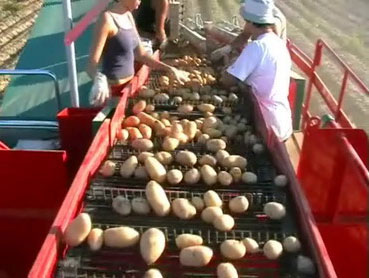

2 больших стола для отбора. Большая
сепарационная область представлена основным столом для сортировки, на
который отобранный продукт попадает из первого очистительного ролика
стола; и второй сортировочный стол, на который продукт попадает из
второго очистительного ролика. В соответствии с производственными
нуждами клубни могут попасть из основного сортировочного стола к
вторичному и наоборот. Таким образом, можно, произвести быстрый и точный
отбор продукта, в том числе отбор слишком мелких клубней.
Этот «обмен» между этими двумя областями позволяет увеличить часовой
выход продукта. Большая платформа может вместить до 8 операторов.
Хорошее решение. Особенно хорошо продуманы сортировочные столы, область
их применения, хороша поверхность позволяет сделать работу приятной и
эффективной. Группа
гидравлических клапанов регулирующих частоту вращения, независимо от
каждой рабочей секции. Оператор в машине имеет доступ ко второй панели
управления подъема и опускания ежного транспортера от -5° до +15°,
поднимать и опускать дышло, нажимать на сигнал и аварийную кнопку.
5-ая секция
Дышло и бункер. Для защиты качества продукта, дышло (гидравлически управляемое) позволяет продукту падать в бункер с наименьшей высоты, поднимаясь автоматически с увеличением продукта. Дно бункер покрыто ПВХ, чтобы избежать повреждений.
Гениальное решение
Группа гидравлических клапанов регулирует переменную и независимую скорость каждой рабочей секции.
Операторы в машине имеют в распоряжении панель второстепенного
контроля, при помощи которого можно поднимать и опускать ленту
транспортёра «ёжик» от-5° до +15°, поднимать и опускать коленчатый вал/С-образную трубу, включать клаксон и кнопку аварийного останова.
 |
 |
| SPRING 750/20R Для средних /больших поверхностей Вместительная способность бункера от 2000 / 2300 кг |
SPRING 750/35 Для средних /больших поверхностей Вместительная способность бункера от 3500 / 3800 кг |
 |
Подсоединение к трактору Руль, подсоединённый к центру трактора, под коробкой отбора мощности. Насосы фланцевые прямо на коробке мощности трактора. Отсутствие карданного дерева передачи придаёт легкость в управлении. |
 |
Угол поворота Угол поворота — 30°, расстояние от лемеха к центру колес — 310 см., перемещение руля — 45°, насос, подсоединённый к отбору мощности трактора. Машина может развернуться в менее чем 4 метрах. |
 |
Секция выкопки Сборочный аппарат (pick-up) Состоит из 3-ёх лемехов лопатообразной формы (есть возможность выбора 4 различных типов лемеха) с регулируемым наклоном; 1 ролик, измеряющий глубину выкопки с регулированием расстояния от лемехов; 2 диска среза травы большого диаметра, регулируемые по глубине, ширине и расстоянии от сборочной ленты транспортёра. При любой ситуации земли, в независимости от объёма травы, возможность регулирования при помощи сборочного аппарата, позволяет осуществить безукоризненную выкопку. |
 |
Секция сбора Сборочная лента транспортёра с балками, согнутыми по форме «ячейки» и дефолиационной ленты транспортёра проходят совместно от лемехов до ленты транспортёра «ёжик». Сразу же отделяется трава, аи корнеплоды располагаются внутри «ячеек» сборочной ленты транспортёра |
 |
«Ячейки» «Ячейки» сборочной ленты транспортёра принимают и придерживают корнеплоды, чтобы те не скатились, в то время как встряхивающий с различной интенсивностью ролик очищает от остатков земли. Максимальная деликатность при перемещении! |
 |
Продвижение сборочной ленты транспортёра Система двойной тяги, под ремнями и на распорках. Полная безопасность в работе и при влажной и тяжелой земле. |
 |
Селекционер для продукции уменьшенных габаритов. 3 или 4 (в зависимости от модели машины) ряда |
 |
Поверхности отбора продукции Широкая поверхность отбора, состоящая из основной поверхности и из второстепенной, позволяют провести аккуратный отбор продукции. |
 |
Секция разделения Корнеплоды сопровождаются на ленту конвейера «ёжика», где они располагаются по всей поверхности. Проходят через первый очищающий ролик встречного вращения, который производит первичную очистку, направляя продукцию на основную ленту отбора. Второй очищающий ролик получает очищенную в первом ролике продукцию и направляет её к второстепенной ленте отбора. (Существуют дополнительные системы отделения: колеблющиеся стенки, щётки, вращающие пальцы). |
 |
Рама Трапециевидная форма позволяет иметь широкую площадь опоры. Тяжесть машины распределена по всем 4-м сторонам, гарантируя наилучшую стабильность. |
 |
Бункер Низкий центр тяжести гарантирует хорошее равновесие в момент поднятия бункера. |
 |
Контейнер мелкогабаритной продукции (Опциональная возможность) Маленький бункер мелкогабаритной продукции имеет возможность хранения до 180 кг. Лента транспортёра разгружает с высоты 60 или 80 см (в зависимости от модели машины). |
 |
Панель контроля Размещён справа от тракториста. Он регулирует запуск лент конвейера, угол поворота, перемещение руля, подъем/спуск сборочного аппарата (pick-up), подъем/спуск коленчатого вала (С-образной трубы) , открытие/закрытие бункера, запуск бункера, акустического сигнала и кнопку аварийного останова. |
 |
Панель второстепенного контроля Размещён слева от тракториста.Он регулирует все функции и движения бункера, угол поворота и перемещение руля. |
 |
Аппарат по сборке лука (Опционный выбор) Состоит из 2-ух выравнивающих суппортов, 1 моталки с тремя резиновыми лопастями, управляемых гидравлическим двигателем с клапаном регулирования. |
Spring Series
Технические данные
Spring 750/20R
| Размеры | |
| Транспорт | |
| Длина |
5900 мм. |
| Ширина |
2540 мм. |
| Высота |
2460 мм. |
| В работе |
|
| Длина | 7100мм |
| Ширина |
2700 мм. |
| Высота |
2460 мм. |
| Вес |
3400 кг |
| Связь с трактором | Гидравлическое дышло |
| Передачи | электро-гидравлические с насосами, подключенными к коробке отбора мощности трактора |
| Шины | 11.5/80 15.3 10 pr 11.5/80 15,3 10 PR |
|
Аппарат для подкапывания / уборки (подборщик) |
лемеха из литой стали (4 различных типов лемехов на выбор режущие траву диски диам.63 см, регулируемые по ширине 43/45/55/см) |
| Просеивающий транспортер | |
| Регулируемая независимая скорость посредством системы гидравлического привода | |
| Альтернативные прямые и изогнутые захваты | |
| Ширина | 74 см |
| длина | 370 см |
| Ботвоотделительный транспортёр | |
| Регулируемая независимая скорость посредством системы гидравлического привода | |
| Состоит из 5 ремней | |
| Ширина. |
74 см |
| Длина. | 500 см |
| Ежный транспортер | |
| Регулируемая независимая скорость посредством системы гидравлического привода | |
| Имеет поверхность «Резиновые Пальцы» | |
| Ширина | 69 см |
| Длина | 220 см |
| Главная сортировочная лента | |
| Регулируемая независимая скорость посредством системы гидравлического привода | |
| Ширина |
70 см |
| Длина |
185 см |
| Вторичная сортировочная лента |
Управляемая посредством главной сортировочной ленты |
| Ширина | 25 см |
| Длина | 115 см |
| Платформа (с каждой стороны) | |
| 4 + 1 операторов | |
| Подвижное дно бункера | |
| Макс. Высота выгрузки |
3,60 mt. |
| Емкость | 2000 кг |
| Вместимость |
2300 кг |
| Электро-гидравлическая система | Все передачи осуществляются электро-гидравлической системой машины, независимо от трактора, при помощи насосов, подключенных к коробке отбора мощности трактора: 2 панели управления (1 основная + 1 вторичная), расположенные в кабине трактора, 2 панели управления размещены на машине - 3 или 5 гидравлических клапана (в зависимости от модели),- 200 литров бак для масла + теплообменник и клапаны соленоида установлены на корпусе машины. |
| Оси | |
| Гидравлическое рулевое управление | |
SPRING 750/35
| Размеры | |
| Транспорт | |
| Длина | 6900 мм |
| Ширина |
2540 мм |
| Высота |
2870 мм |
| В работе | |
| Длина |
8330 мм |
| Ширина |
2860 мм |
| Высота |
2870 мм |
| Вес |
4400 кг |
| Связь с трактором | Гидравлическое дышло |
| Передачи | электро-гидравлические с насосами, подключенными к коробке отбора мощности трактора |
| Шины |
13.0/65 16 pr 6 holes 13.0/65 16 PR 6 отверстий |
| Аппарат для подкапывания/уборки (подборщик) | |
| лемеха из литой стали (4 различных типов лемехов на выбор режущие траву диски диам.63 см, регулируемы по ширине 43/45/55/60) | |
| Просеивающий транспортер | |
| Регулируемая независимая скорость посредством системы гидравлического привода | |
| Альтернативные прямые и изогнутые захваты | |
| Ширина | 74 см |
| длина |
540 см |
| Ботвоотделительный транспортёр | |
| Регулируемая независимая скорость посредством системы гидравлического привода | |
| Состоит из 5 ремней | |
| Ширина. |
74 см |
| Длина. | 660 см |
| Ежный транспортер |
|
| Регулируемая независимая скорость посредством системы гидравлического привода | |
| Имеет поверхность «Резиновые Пальцы» | |
| Ширина | 69 см |
| Длина | 220 см |
| Главная сортировочная лента | |
| Регулируемая независимая скорость посредством системы гидравлического привода | |
| Ширина | 70 см |
| Длина | 200 см |
| Вторичная сортировочная лента | |
| Регулируемая независимая скорость посредством системы гидравлического привода | |
| Ширина | 35 см |
| Длина | 115 см |
| Платформа (с каждой стороны) |
6 + 2 операторов |
| Подвижное дно бункера | |
| Макс. Высота выгрузки |
3, 80 mt. |
| Емкость |
3500 кг |
| Вместимость |
3800 кг |
| Электро-гидравлическая система |
Все передачи осуществляются электро-гидравлической системой машины,
независимо от трактора, при помощи насосов, подключенных к коробке
отбора мощности трактора: 2 панели управления (1 основная + 1
вторичная), расположенные в кабине трактора, 2 панели управления
размещены на машине - 3 или 5 гидравлических клапана (в зависимости от
модели),- 200 литров бак для масла + теплообменник и клапаны соленоида установлены на корпусе машины. |
| Оси |
Гидравлическое рулевое управление |
 |
 |
 |
 |
Прицепной комбайн для уборки картофеля и лука в полной комплектации.
 |
 |
 |
- Прицепление с помощью гидравлического дышла (боковой подкоп рядка).
- Электрическая/гидравлическая трансмиссия с насосом через ВОМ трактора.
- Двойное управление для водителя трактора (RH и LH) и управление на машине для оператора.
- Устройство подкопа и сбора урожая:
- механически регулируемый ролик,
- штанга 3-рычажная с отвалом из профильной стали,
- 2 регулируемых режущих диска,
- 2 разделяющих лыжи.
- Транспортер наклонный (шаг 40 мм) с независимой регулировкой с помощью гидросиситемы.
- Удалитель ботвы, который состоит из 5 маленьких ремней, регулируется с помощью транспортера подборщика и установлен на нем (две транспортерные ленты двигаются вместе).
- Игольчатый транспортер с независимой гидравлической регулировкой скорости .
- Устройство очистки и сортировки урожая — гидропривод двух роликов, вращающихся в противоположном направлении, механическая регулировка настроек роликов.
- Основной сортировочный транспортер (шаг 32 мм) с независимой гидравлической регулировкой скорости.
- Второй транспортер для сортировки и подачи мелкой фракции (шаг 32 мм), управляется через основной транспортер.
- 4-рядный дисково-вальцевый сортировщик, регулируемый в зависимости от фракции.
- Гидравлическая регулировка транспортера подборщика (шаг 32 мм).
- Бункер с днищем с выгрузным транспортером, покрытым ПВХ, с гидроприводом, оборудованный микропереключателем (из ПВХ) для управления заполнением и выгрузкой бункера.
- Боковые платформы, которые вмещают до 8 операторов.
- Гидропривод управляемой оси.
- Механические опорные устройства.
Комбайн для уборки лука и картофеля, прицепной
| ширина | длина | |
| Транспортер подборщик | 740 mm | 5400 mm |
| Транспортер для удаления ботвы |
740 mm | 6600 mm |
| Транспортер игольчатый (с обрезиненными пальцами) |
690 mm | 2200 mm |
| Основной сортировочный транспортер |
700 mm |
2000 mm |
| Второй сортировочный транспортер |
350 mm | 1150 mm |
| Транспортер загрузки в бункер |
690 mm | 1200 mm |
| Максимальная высота выгрузки бункера |
3800 mm | |
| Емкость бункера | 3500 kg | |
| Максимальная емкость бункера | 3800 kg | |
| Необходимая мощность трактора 71 л.с. | 70 л.с. | |
| Колеса |
13.0/65 16 pr 6 holes | |
Опция:
-

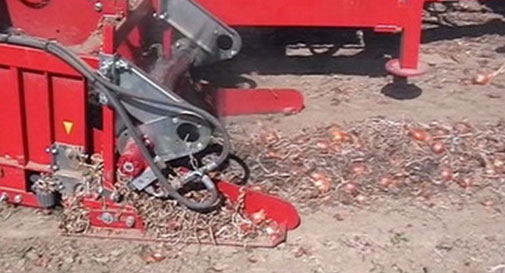

Подборщик для лука, состоит из:
- Вал с 3 резиновыми лопастями,
- Гилроклапан регулирования скорости подачи,
- Шарнирные регулируемые кронштейны.
- Каркас с навесом для операторов.
- Система дорожной сигнализации.
- Гидр. транспортер 350 мм, шаг 32 мм, для мелкой фракции, с бункером 180 кг.
- Система видеоконтроля (подключенная), в комплекте с экраном и 2 телекамерами.
- Кронштейны для крепления больших мешков.
- Нестандартная транспортерная лента.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
КАРТОФЕЛЕУБОРОЧНЫЙ КОМБАЙН В ПОЛНООПЦИОННОЙ КОМПЛЕКТАЦИИ, однорядный с боковым подкопом, 4т бункер, С ОБОРУДОВАНИЕМ ДЛЯ ПОДБОРА ЛУКА: РУБ. С НДС 18%, С ТАМОЖЕННОЙ ОЧИСТКОЙ, ДОСТАВКОЙ И ПУСКОНАЛАДОЧНЫМИ РАБОТАМИ
 |
 |
