Навесная кукурузная пневматическая сеялка СУПН-8А служит для пунктирного посева сухих (нормальной влажности) калиброванных семян кукурузы, подсолнечника, сорго, сои, фасоли и других пропашных культур с одновременным раздельным от семян внесением минеральных удобрений. Агрегатируют сеялку с тракторами МТЗ-80 и МТЗ-82. По устройству сеялка СУПН-8А аналогична сеялке СУПН-8.
Особенностью сеялки СУПН-8А является следующее. Применено транспортное устройство, при помощи которого сеялку переоборудуют в рабочее и транспортное положение. Установлен более мощный вентилятор. Увеличены емкости для технологического материала. Конструкция высевающего аппарата позволяет устанавливать сменные диски для высева кормовых бобов и семян люпина. Полозок сошника имеет раздельные пятки, что препятствует контакту семян и удобрений. Достоинством сеялки является независимое синхронное управление гидросистемой маркеров и обеспеченность газоструйным компрессором ГС К-1,4.
Универсальная пневматическая сеялка СУПН-8 предназначена для пунктирного посева сухих (нормальной влажности) калиброванных и некалиброванных семян кукурузы, подсолнечника и других пропашных культур с одновременным раздельным от семян внесением минеральных удобрений. Высев семян повышенной влажности приводит к свободообразованию и, следовательно, к разреженным посевам. Агрегатируют сеялку с тракторами МТЗ-80 и МТЗ-82.
Устройство. Сеялка состоит из рамы, представляющей собой пространственную ферму, на которой установлены четыре правых и четыре левых секции, включающие в себя подвеску, сошники и высевающие аппараты; вентилятор центробежного типа с гидравлическим приводом, тарельчато-скребковых туковысевающих аппаратов; опорно-приводных колес с механизмом передач; подножек; маркеров. Сеялка оснащена прибором контроля уровня семян в бункерах.
Посевные секции. На сеялке установлено восемь секций. В каждую секцию входят механизм передач движения высевающему диску, высевающий аппарат 16 (рис. 1), сошник с механизмом регулировки хода в виде кулисы 9, бункер 12 для семян, прикатывающее колесо 13, шлейф 14, загортачи 15, параллелограммная подвеска для соединения секции с кронштейном 3.
Комбинированный полозовидный сошник состоит из полозка 17 с туковой и семенной пятками, туковой воронки 18 и тяг 19. При помощи болтового соединения на сошнике монтируют высевающий аппарат 16.
Механизм регулировки глубины хода сошников включает в себя кулису, пружинный шплинт, шарнирно установленные тяги с ограничительной скобой и нажимную штангу с пружиной.

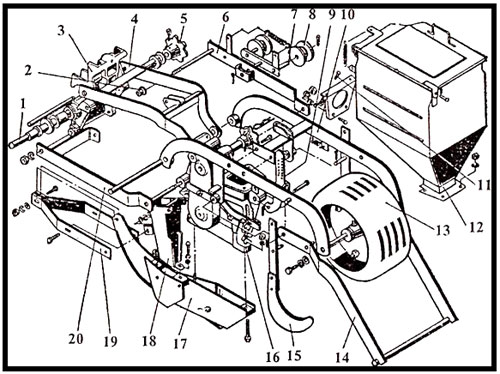

Рис. 1. Посевная секция:
1 — вал; 2 — втулка; 3 — кронштейн; 4, 6, 20 — поводки; 5 — звездочка; 7 — натяжник; 8 — ролик; 9 — кулиса; 10, 19 — тяги; 11 — болт; 12 — бункер; 13 — колесо; 14 — шлейф; 15 — загортачи; 16 — высевающий аппарат; 17 — полоз; 18 — воронка.
Глубину заделки семян в почву регулируют изменением положения полозка сошника по отношению к прикатывающему колесу, переставляя быстросъемный шплинт в отверстиях кулисы. Минимальную глубину хода сошников (глубину заделки семян) обеспечивают переставляя пружинный шплинт в нижнее отверстие кулисы, а максимальную — в ее верхнее отверстие. Перестановка шплинта на каждое последующее отверстие в кулисе соответствует изменению заглубления сошника на 10 мм.
При работе на легких почвах давление на сошник снижают, а на тяжелых повышают, перемещая стопорные кольца по подпруженной штанге, верхний конец которой подвижно закреплен на брусе рамы сеялки, а нижний на поводках секций.
Подвеска секций выполнена параллелограммной. Она образована кронштейном 3, поводками 4, 6 и 20, корпусом аппарата 16.
Высевающий аппарат пневматического типа состоит из корпуса 18 (рис. 2) с заборной камерой и крышкой 10, высевающего диска 13, ворошителя 14 и прокладки 11. Крышка 10 имеет камеру разрежения. Между крышкой 10 и камерой разрежения располагается диск 13 с ворошителем 14 и прокладкой 11. Высевающий диск закреплен на конце вала 15, который вращается в капроновых втулках 16. На противоположном конце этого вала установлена и закреплена гайкой звездочка 3. Вал 15 получает вращение через цепную передачу от вала 6 контрпривода, смонтированного на подшипниках скольжения в кронштейне 7. Кронштейн размещен в верхней части корпуса высевающего аппарата. Цепная передача с вала 6 на вал 15 вращения высевающего диска 13 закрыта крышкой 4. На конце вала 6 предусмотрен шплинт, предназначенный для фиксации звездочки 9.
Диск 13 состоит из основания и тонкой металлической накладки, жестко соединенных между собой. В основании и накладке диска по окружности выполнены отверстия диаметром 120 мм. Размеры отверстий в накладке меньше, чем в основании диска. Разность в размере отверстий сделана для того, чтобы исключить их забивание. В аппарате диск расположен отверстиями меньшего диаметра в сторону заборной семенной камеры и прижимается ворошителем 14 к камере разрежения крышки 10.
Камера разрежения представляет собой полость подковообразной формы. Камера с помощью воздуховода соединена с раструбом вентилятора. Крышка закреплена на корпусе шпильками.
Лишние семена, присосавшиеся к отверстиям высевающего диска удаляются вилкой 8, расположенной в верхней части камеры. Расстояние между штырями вилки и отверстиями диска должно быть таким, чтобы между ними могло пройти только одно семя, присосавшееся к отверстию диска, а остальные при помощи штырей вилки сбрасывались бы в заборную камеру.
Необходимое положение штырей вилки относительно отверстий высевающего диска устанавливают при помощи рычага 20 и шкалы 19. Смещение рычага относительно шкалы на одно деление соответствует 1 мм.
Аппарат очищают от семян через окно, находящееся в нижней части корпуса и прикрываемое крышкой 17. Для проверки присасывания семян к отверстиям высевающего диска при работающем вентиляторе в корпусе аппарата предусмотрено окно, закрываемое заслонкой 1.
Вентилятор. Для создания разрежения в камерах крышек высевающих аппаратов предназначен вентилятор центробежного типа с механизмом привода и системой воздуховодов. Он смонтирован вместе с приводом на кронштейне. Рабочее колесо вентилятора расположено внутри корпуса и состоит из двух дисков, установленных на одной оси и приклепанных между ними прямых лотков. Ротор закреплен на фланце вала. Вал вращается в двух радиально-упорных шариковых подшипниках в корпусе.
На другом конце вала смонтирован шкив клиноременной передачи. Кожух вентилятора оснащен раструбом со штуцерами, которые соединены воздуховодами с крышками высевающих аппаратов.
Вентилятор приводится в действие гидравлическим шестеренным мотором с помощью клиноременной передачи и муфты. Муфта стабилизирует вращение ротора, обеспечивая постоянное разрежение в пневмосистеме сеялки, а также снижает нагрузки, чем повышает надежность и долговечность системы.
Ремни натягивают с помощью хомута и овальных пазов, расположенных в кронштейне. При регулировке натяжения ремней клиноременной передачи ослабляют болты крепления корпуса вентилятора к кронштейну. Затем специальным устройством натягивают ремни и закрепляют корпус вентилятора. При установившемся режиме работы частота вращения вентилятора 1500 об/мин.
Гидромотор. Сеялка СУПН-8 оснащена гидроприводом с постоянной циркуляцией масла в магистралях. Гидросистему сеялки подключают к боковым выводам гидросистемы трактора. Для этого на сеялке и тракторе устанавливают специальные маслопроводы. Гидромотор приводится в действие от гидросистемы трактора.
При агрегатировании сеялки СУПН-8 с трактором, оборудованным гидроувеличителем специальной массы, пользоваться им нельзя. При включении гидроувеличителя сжижается частота вращения гидромотора и уменьшается разрежение.
Загортачи. Две подпружиненные стойки с крыльями образуют загортачи, предназначенные для принудительного закрытия борозд почвой.
Шлейф. Засыпанный рядок заделывают разрыхленной почвой и выравнивают поверхность засеянного рядка при помощи шлейфа. Он состоит из рамки жесткой конструкции, шарнирно присоединенной к тягам посевной секции.
Подножка. Сеялка СУПН-8 оснащена двумя подножками. Под¬ножки пикреплены к вспомогательному брусу рамы. С правой стороны сеялки в кронштейнах на вспомогательном брусе рамы установлен чистик. Его используют при очистке сошников от налипшей почвы.
Колеса. На сеялке СУПН-8 каждые два опорно-приводных колеса приводят в действие четыре семя- и два туковысевающих аппарата. Опорно-приводное колесо с механизмом передач смонтировано на кронштейне, который прикреплен к раме сеялки при помощи скоб. Колесо оснащено пневматической шиной. Ступица колеса свободно вращается на оси в шариковых подшипниках и с обеих сторон закрыта от пыли. К ступице колеса прикреплена ведущая звездочка. Эта звездочка при помощи приводной цепи передает крутящий момент на звездочку, установленную на входном валу механизма передач.
Механизм передач. Две литые боковины, присоединены одна к другой стяжками, образуют механизм передач. В боковинах на шариковых подшипниках установлены два шестигранных вала: входной и выходной. На входном валу закреплен блок из трех звездочек, передающий вращательное движение посредством цепи на блок из пяти звездочек, расположенных на выходном валу. Эти блоки можно свободно передвигать вдоль валов.
На квадратном валу смонтирован кронштейн с роликом и в крайнем положении фиксируется рукояткой. Рукояткой ослабляют цепи при ее перестановке на другие звездочки блоков. С выходного вала механизма передач вращение передается на валы контрприводов высевающих аппаратов, соединенных между собой шарнирами. Звездочкой, расположенной на входном валу механизма передач, вращение передается на вал (соединенные шарнирно два вала) туковысевающего аппарата.
Маркеры образованы штангами с растяжками. Маркеры шарнирно прикреплены к кронштейнам рамы сеялки. На осях штанг свободно вращаются диски. Марки сеялки СУПН-8 при дальнейшей транспортировке фиксируют на кронштейнах. Кронштейны маркеров оснащены световозвращателями.
Прибор контроля внесения удобрений и высева семян состоит из пульта управления, блока усилителей, датчиков уровня и жгутов кабелей. Прибор устанавливают на сеялку перед началом посевных работ согласно инструкции заводского руководства. Пульт служит для подачи звуковой и световой сигнализации о неполадках в работе сеялки. Подготовка к работе заключается в следующем. Сеялка имеет четыре комплекта высевающих дисков, которые отличаются один от другого числом отверстий и их диаметром (табл. 1).
Таблица 1. Технические параметры высевающих дисков
| Высеваемая культура |
Марка диска | Число отверстий | Диаметр отверстий, мм |
| Подсолнечник, сорго |
СУПА. 00, 660-01 |
14 |
3 |
| Кукуруза, клещевина | СУПА. 00, 660-02 | 14 | 5,5 |
| Кукуруза, клещевина | СУПА. 00, 660-03 | 22 | 5,5 |
| Подсолнечник, сорго | СУПА. 00, 660-04 | 22 | 3 |
Передаточный механизм сеялок обеспечивает 45 передаточных отношений от опорно-приводного колеса на вал диска семявысевающего аппарата.
Высев заданного количества семян любой культуры на 1 м рядка достигается подбором высевающего диска и передаточного отношения. В табл. 2 приведены основные нормы высева семян кукурузы в соответствии с агротехническими требованиями и учетом скорости движения агрегата. Повышение скорости, рекомендованной в таблице, приводит к ухудшению качества высева.
При необходимости, помимо изменения сочетаний звездочек в коробке передач, применяют звездочки на валу трансмиссии у кронштейна подвески секции.
Таблица 2. Нормы высева семян кукурузы
| Норма высева |
Число отверстий в диске |
Передаточное отношение |
Число зубьев звездочек |
Скорость агрегата, км/ч | ||||
| на 1 га | на 1 м | А |
Б |
В |
Г | |||
| 25569 | 1,78 | 14 | 0,208 | 12 | 26 | — | — | 12 |
| 29011 | 2,03 | 14 | 0,236 | 12 | 23 | — | — | 12 |
| 35034 | 2,45 | 14 | 0,285 | 12 | 19 | — | — | 12 |
| 40566 | 2,83 | 14 | 0,330 | 19 | 26 | — | — | 12 |
| 45000 | 3,15 | 14 | 0,366 | 21 | 26 | — | — | 12 |
| 50646 | 3,54 | 14 | 0,412 | 21 | 23 | — | — | 12 |
| 55563 | 3,89 | 14 | 0,452 | 19 | 19 | — | — | 12 |
| 61341 | 4,29 | 14 | 0,499 | 21 | 19 | 7 |
9 | 12 |
| 70315 | 4,91 | 14 | 0,572 | 19 | 15 | — | — | 12 |
| 77819 | 5,45 | 14 | 0,633 | 21 | 15 | — | — | 12 |
| 87301 | 6,11 | 14 | 0,452 | 19 | 19 | — | — | 12 |
| 96572 | 6,76 | 22 | 0,500 | 21 | 19 | — | — | 12 |
| 110478 | 7,73 | 22 | 0,572 | 19 | 15 | 7 | 9 | 12 |
| 122260 | 8,56 | 22 | 0,633 | 21 | 15 | — | — | 10 |
| 127668 | 8,94 | 22 | 0,661 | 19 | 13 | — | — | 10 |
| 140995 | 9,87 | 22 | 0,729 | 21 | 13 | — | — | 10 |
| 144278 | 10,10 | 22 | 0,747 | 19 | 19 | 9 | 7 | 10 |
