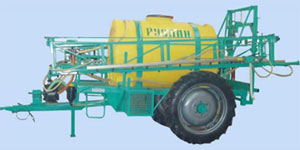

Распыливатель малообъемный прицепной штанговый ОП-2000-2-1 применяют при опрыскивании полевых культур пестицидами и поверхностном внесении жидких минеральных удобрений.

Опрыскиватель — это одноосный полуприцеп, присоединяемый к прицепной серьге трактора. Опрыскиватель агрегатируют с тракторами МТЗ-80, МТЗ-82, Т-70СМ.

В конструкцию опрыскивателя входят шасси, стеклопластиковый бак с гидравлической мешалкой, насосный агрегат, распыливающая штанга с трособлочной системой управления, всасывающая и нагнетательная коммуникации, регулятор давления, запорное устройство, эжектор. Передняя стенка бака оснащена манометром, уровнемером и нагнетательными фильтрами.

Шасси служат для монтажа основных сборочных единиц и прицепной серьги опрыскивателя, регулируемой с учетом расстояния от торца ВОМ до прицепной серьги. Бак — это емкость для рабочего раствора в период обработки растений.

Верхняя часть бака оснащена горловиной с фильтром, при помощи которой заполняют бак рабочим раствором от провозных заправочных средств. Через эту горловину осуществляют осмотр и очистку бака. Горловина закрывается крышкой, в которой смонтирован заправочный клапан, обеспечивающий заправку опрыскивателя без открытия крышки. При помощи мешалки, расположенной в баке, приготавливают рабочую жидкость из легко растворимых пестицидов и перемешивают жидкость во время работы. К передней стенке бака присоединены уровнемер, манометр и прикреплены нагнетательные фильтры.

Регулятор давления обеспечивает заданное давление в нагнетательной коммуникации. Подача рабочей жидкости регулятором давления осуществляется раздельно на каждую половину штанги. Регулятор давления имеет два подвода, каждый из них закрывается своим клапаном. Регулятор давления включает в себя корпус, перегородки с седлом, двухпозиционные, а также редукционно-пердохранительный клапаны. Регулировочный винт клапана находится на коромысле. Переводом коромысла рукояткой разъединяют или соединяют полости.

Рассеиватель смонтирован во всасывающей коммуникации между баком и насосом опрыскивателя. Состоит распределитель из корпуса, двух перегородок с седлами и тарельчатого клапана. Распределитель перемещением этого клапана осуществляет подачу рабочей жидкости в насос из бака или из постороннего резервуара во время самозаправки.

Штанга предназначена для рассева рабочей жидкости по поверхности обрабатываемого участка. Включает в себя штанга пять несущих металлических секций, изготовленных в виде плоских ферм: центральной, двух промежуточных, двух крайних секций, присоединенных одна к другой шарнирно. В процессе работы секции размещены в линию перпендикулярно направлению движения агрегата. Для транспортировки промежуточные и крайние секции складируют и прикрепляют к кронштейнам с обеих сторон бака. В рабочее или транспортное положение штангу переводят блочно-тросовыми механизмами при воздействии гидроцилиндров. Центральная секция подвижно прикреплена к рамке. Перемещают центральную секцию по вертикали гидроцилиндром и устанавливают на необходимой высоте.

К секциям штанги прикреплены трубы коллекторы с распылителями. К распылителям прикреплены клапаны отсечки.

Рабочий процесс начинают с заправки бака-опрыскивателя собственным заправочным устройством или передвижными заправочными средствами через клапан, расположенный в заправочной горловине.

Заправляют опрыскиватель непосредственно у обрабатываемого участка. Работу агрегата рассчитывают так, чтобы одной заправки хватало на парное число ходов. Это позволит производить заправку опрыскивателя с одной стороны обрабатываемого участка.

Из бака рабочая жидкость через шаровой клапан и всасывающий фильтр по трубопроводу подходит к насосу, от него к регулятору давления. Этот регулятор подает рабочую жидкость через нагнетательные фильтры к штанге. Каждая половина штанги обеспечена отдельным подводом жидкости, от приданного ей фильтра. На растения рабочая жидкость подается распылителями. Лишняя рабочая жидкость, пройдя тарелку клапана, по рукаву и гидравлической мешалке поступает в бак. Это способствует в рукавах и штанге поддерживать неизменно то давление, на которое отрегулирован клапан.

При въезде в загон раскладывают штангу и регулируют факел распыла по высоте растения так, чтобы факелы распыла соседних распылителей наполовину перекрывали один другого. Прикрепляют к штанге распылители так, чтобы факелы их распыла были вертикальны, а первоначальная высота штанги над растениями была 500 мм. Колею колес трактора устанавливают с учетом междурядий обрабатываемых культур. При работе в междурядьях 45 см колею колес трактора устанавливают 1350 мм, в остальных случаях 1400-1800 мм.

Рис. 2. Схема рабочего процесса опрыскивателя ОПВ-2000:
1 — эжектор; 2 — вентиль; 3 — вентиль; 4 — регулятор давления; 5 — гайка; 6 — манометр; 7 — уровнемер; 8 — клапан; 9 — крышка горловины бака; 10 — фильтр заливной; 11 — вентиляторно-распыливающее устройство; 12 — заглушка; 13 — улитка; 14 — вентиляторно-распыливающее устройство; 15 — бак; 16 — гидравлическая мешалка; 17 — клапан; 18 — фильтр всасывающий; 19 — агрегат насосный; 20 — распределитель потока.

Опрыскиватель прицепной вентиляторный ОПВ-2000 служит для химической защиты многолетних насаждений (садов, виноградников, хмельников) при помощи их опрыскивания фунгицинлми и инсектицидами. Агрегатируют опрыскиватель с тракторами МТЗ-80/82, Т-70В, ДТ-75Н.

Опрыскиватель включает в себя одноосное шасси с ходовой системой, бак 15 (рис. 2), насосный 19 и двухскоростной силовой агрегаты, вентиляторно-распыливающее устройство 11 с улиткой 13 для обработки высокорослых деревьев, регулятор давления 4, эжектор 1, приборы для настройки и контроля режима работы. Опрыскиватель можно оснащать двумя типами распылителей: двусторонними с отверстиями 2,2 мм и вихревыми с отверстиями 11,2; 2; 2,5 мм. Вентилятор осевой с обгонной муфтой, отсечное устройство дистанционное, фильтрация жидкости двухступенчатая.

Рабочий процесс протекает так: в процессе движения агрегата рабочая жидкость, находящаяся в баке 15, засасывается насосом 19 через фильтр 18 и подается к регулятору давления 4 и гидравлической мешалке 16. От регулятора давления 4 нужное количество рабочей жидкости, установленное поворотом гайки 5, пройдя вентиль 2, подходит к вентиляторно-распыливающему устройству 14, избыток жидкости по переливной магистрали регулятора давления сливается в бак 15.

Вентиляторно-распыливающее устройство 14 распыляет рабочую жидкость и воздушным потоком наносит на обрабатываемые растения.

При обработке высокорослых деревьев вентиляторно-распыливающее устройство оборудуют улиткой 13. В этом случае опрыскивание будет односторонним.

Бак опрыскивателя, через клапан 8, установленный в крышке 9, заправляется подвозными заправочными средствами. В этом случае рабочая жидкость проходит через фильтр 10. Поступление жидкости в бак контролируют устройством 7. Самозаправку бака осуществляют эжектором 1, соединенным с вентилем 3. В этом случае вентиль 2 закрывают. Сливают жидкость из бака 15 через клапан 17.

Насосы и запасные части к опрыскивателям

Резинотехнические изделия и уплотнительные материалы.

Штанги опрыскивателя. Запасные части Хаги Hagie. Штанги для ОПРЫСКИВАТЕЛЕЙ И ЗАПЧАСТИ (запасные части) форсунки, насосы К НИМ: HARDI-Харди JOHN DEERE Джон Дир APACHI Апачи CASE Кейс BERTHOUD Берту HAGIE Хаги CAIMAN Кайман REDBALL РедБалл BARGAM Баргам MAC PLA DINO NITRO Challenger Челенджер Caiman Кайман SP 3225 Househam Montana Монтана Parruda Jakto Жакто Rimeco Римеко.

Помпа высокого давления для мойки опрыскивателя

ДРУГИЕ САМОХОДНЫЕ ОПРЫСКИВАТЕЛИ И ЗАПЧАСТИ (запасные части) К НИМ:  HARDI JOHN DEERE APACHI CASE BERTHOUD HAGIE CAIMAN REDBALL BARGAN MAC PLA DINO NITRO Challenger  Caiman SP 3225 Househam Montana Parruda.

Растворный насос

Трансмиссия, гидростатический привод.
Карданные валы, крестовины, вилки, муфты, фильтрующие элементы, фильтры, распылители для опрыскивателей, ремкомплекты, быстоизнашивающиеся части.

Комплектующие и запасные части к опрыскивателям:

Фильтры кабины, топливные фильтры, форсунки, штанги, насосы.
Инструкции, каталоги запасных частей и комплектующих.

Запасные части — запчасти для опрыскиватеи

Запасные части – запчасти для
Опрыскивателей для теплиц и других закрытых помещении

Опрыскиватель Great Plains

• Опрыскиватель KRUKOWIAK GOLIAT 4 500.

• Прицепные опрыскиватели RAU-Sprido-Train.

• Опрыскиватели Berthoud.

• Опрыскиватели Phoenix B/C.

• Прицепной опрыскиватель Agro Gigant.

• Прицепной опрыскиватель Househam.

• Самоходный опрыскиватель John Deere 4920.

Запчасти (запасные части) к опрыскивателям, навесным, прицепным, самоходным опрыскивателям.

Насосы и запасные части к опрыскивателям.
Резинотехнические изделия и уплотнительные материалы.
Штанги опрыскивателя. Запасные части Хаги Hagie. Штанги для ОПРЫСКИВАТЕЛЕЙ И ЗАПЧАСТИ (запасные части) форсунки, насосы К НИМ: HARDI-Харди JOHN DEERE Джон Дир APACHI Апачи CASE Кейс BERTHOUD Берту HAGIE Хаги CAIMAN Кайман REDBALL РедБалл BARGAM Баргам MAC PLA DINO NITRO Challenger Челенджер Caiman Кайман SP 3225 Househam Montana Монтана Parruda Jakto Жакто Rimeco Римеко.
Помпа высокого давления для мойки опрыскивателя
ДРУГИЕ САМОХОДНЫЕ ОПРЫСКИВАТЕЛИ И ЗАПЧАСТИ (запасные части) К НИМ:  HARDI JOHN DEERE APACHI CASE BERTHOUD HAGIE CAIMAN REDBALL BARGAN MAC PLA DINO NITRO Challenger  Caiman SP 3225 Househam Montana Parruda

В зависимости от нормы расхода рабочей жидкости различают малообъемное (МО) и ультрамалообъемное (УМО) опрыскивание.

При малообъемном расходовании рабочей жидкости тратят десятки и сотни литров на 1 га, а при ультра-малообъемном — от десятков миллилитров до нескольких литров.

Уменьшение нормы расхода рабочей жидкости значительно снижает стоимость работ по химической защите и повышает производительность техники, что дает возможность проводить обработку площадей в оптимальные сроки.

Ультрамалообъемное опрыскивание дает дополнительные преимущества: при работе с неразбавленными пестицидами упрощается технология опрыскивания посевов и посадок сельскохозяйственных культур, отпадает необходимость использования ряда технологических операций, что способствует еще большему повышению производительности машин и эффективность обработок.

Современная тенденция производства и эксплуатации опрыскивателей в развитых странах — постепенное сокращение их парка при одновременном усложнении конструкции и повышении производительности.

В ряде стран годовой выпуск опрыскивателей непрерывно уменьшается, в то время как стоимость их возрастает. Это объясняется тем, что опрыскиватели становятся типично «подрядческими» машинами и фермеры приобретают их совместно в сравнительно малых количествах.

Подрядчики выполняют операции по химической защите растений более квалифицировано, чем фермеры, и могут обеспечить необходимые техническое обслуживание и ремонт опрыскивателей.
В настоящее время почти все машины, используемые для обработки посевов пестицидами, оснащены компьютерами, контролирующими и управляющими технологическим процессом.

Будущие владельцы высокопроизводительных опрыскивателей приобретают, как правило, и герметизированные кабины к тракторам. В кабинах устанавливают кондиционеры и воздушные фильтры.

Подрядчики, а также крупные фермерские синдикаты и кооперативы, приобретают машины с увеличенной шириной захвата (до 36 м), что дает возможность снизить капитальные вложения в расчете на единицу обрабатываемой площади.

На выставке были представлены опрыскиватели, отражающие все указанные тенденции.

Опрыскивающая техника – опрыскиватели

Фирма DOUVEN(Нидерланды) представила навесные, прицепные, монтируемые и самоходные опрыскиватели. Навесные и монтируемые опрыскиватели построены по схеме,показанной на рис. 1 *, а прицепные и самоходные машины с большой емкостью бака — на рис. 2*.

В соответствии со схемой на рис. 2*, используют два насоса, один из которых работает только на гидромешалку, обеспечивая качественное перемешивание жидкостей.

Обе схемы предусматривают использование дополнительных баков с чистой водой, которую применяют для промывки внутренней поверхности основных баков от ядохимикатов и внешней очистки опрыскивателей от грязи и остатков пестицидов, а также для мытья рук. Все опрыскиватели оснащены дополнительной емкостью-смесителем для приготовления рабочей жидкости, которая подается с помощью эжектора в основной бак.

Все штанги опрыскивателей гидрофи-цированы, имеют рычажную подвеску.

Опрыскиватели оснащены компьютерами, осуществляющими контроль и управление технологическим процессом.

Крупнотоннажные опрыскиватели дополнительно снабжены электроклапанами для дистанционной подачи жидкости к секциям штанги. Электромагнитная и гидравлическая коррекции штанги относительно земли позволяет работать на склонах.

На некоторых моделях монтируемых опрыскивателей используют пневмоштанги, установленные параллельно основной (рис. 3).

За счет правильного истечения воздуха над каждым распылителем, осу ществляется принудительное осаждение рабочей жидкости на растения, что уменьшает снос препарата. В качестве распылителей используют многопозиционные распыливающие головки.

Фирма DOUVEN выпускает и вентиляторные опрыскиватели (рис. 4).

Их характерная особенность — не большая мощность вентиляторов Всасывание воздуха происходит с задней стороны вентилятора, чтс уменьшает затраты энергии на передвижение опрыскивателя. Подобные машины используют в интенсивное садоводстве для обработки малорослых и уплотненных посадок.

Другая фирма из Нидерландов HARDI, также использует для принудительного осаждения капель рабочей жидкости пневмоштангу (рис. 5)

Фирма SCHMOTZER(Германия) выпускает опрыскиватели в прицепном, навесном и монтируемом вариантах, Эти опрыскиватели оснащены баками емкостью от 300 до 3800 л и штангами длиной от 7,5 до 24 м.

Все опрыскиватели, продемонстрированные этой фирмой, построены по схеме, показанной на рис. 6*.

Широкозахватные опрыскиватели оснащены гидрофицированной штангой, электромагнитным управлением подачи рабочей жидкости на секции штанги и компьютером. Дополнительный бак емкостью от 60 до 260 л используют для мытья основного бака и рук.

Еще одна немецкая фирма, JACOBY, выпускает навесные и прицепные штанговые опрыскиватели. Длина штанги у этих опрыскивателей от 10 до 24 м, емкость бака от 600 до 3000 л. Это опрыскиватели стандартного исполнения, они оснащены дополнительным баком для чистой воды, гидроэлектрофицированной штангой и компьютером.

Фирма GAMBETTI(Италия) выпускает семейство опрыскивателей: навесные, прицепные и самоходные. Емкость баков, установленных на этих машинах, от 200 до 3500 л, длина штанг от 3 до 32 м.

Опрыскиватели с объемом бака от 800 л и более оснащены дополнительными емкостями для приготовления рабочей жидкости и для воды, предназначенной для мытья внутренней поверхности основных баков и самих опрыскивателей. Все опрыскиватели дополнительно снабжены турболентными распылителями, которые позволяют экономить до 40% рабочей жидкости и значительно повысить эффективность и скорость обработки посевов.

Некоторые модели самоходных (4RM100, 2RM90) и прицепных (рис. 7) опрыскивателей этой фирмы оснащены пневмоштангой, позволяющей осаждать мелкие капли жидкости. Опрыскиватели с емкостью бака от 1000 л и выше снабжены компьютерами.

Немецкая фирма INUMA производит, в основном, большегрузные штанговые опрыскиватели с емкостью бака от 2000 до 5000 л и длиной штанги от 18 до 36 м, оснащенные компьютерами. Штанги гидро— и электрофицированы, их подвеска и конструкция унифицированы. Большинство опрыскивателей построены как самоходные, на базе машин и тракторов с высокой проходимостью — Unimog, Renault-Allrad-LKW, Fastrac (рис. 8).

Эта фирма прицепные опрыскиватели строит с баками емкостью от 2000 до 5000 л и штангой длиной от 12 до 30 м. Штанги сделаны в виде пространственной фермы, имеющей большую жесткость. В качестве рас-пыливающих устройств используют многопозиционную головку.

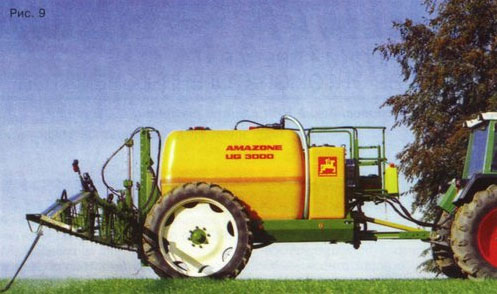

Одна из крупнейших фирм Германии, производящих опрыскиватели, АМАZONE, поставляет на рынок прицепные и навесные опрыскиватели (рис. 9).

Прицепные опрыскиватели имеют емкость бака от 2200 до 4500 л и длину штанги от 12 до 30 м.
Навесные опрыскиватели оснащены баком емкостью от 400 до 1200 л и штангой длиной от 10 до 14 м.

Штанги опрыскивателей складываются как в горизонтальное,так и вертикальное (транспортное) положение.

Гидравлическая схема опрыскивателей предусматривает дополнительныйбак для мытья основного и опрыскивателя в целом, емкость для приготовления рабочей жидкости и заполнений ею основного бака, электрогидрофи-' цированную штангу, компьютер.

Фирма BERTHOUD (Франция) специализируется, в основном на изготовлении высокопроизводительных прицепных опрыскивателей (рис. 10). Емкость бака таких опрыскивателей от 3000 до 4000 л, длина штанги от 24 до 36 м. Опрыскиватели построены по традиционной для этой фирмы схеме, это — блочно-модульная компановка. Используемый на опрыскивателях насос-дозатор имеет привод от ВОМ трактора и колеса опрыскивателя, которое корректирует производительность в зависимости от скорости передвижения машины. Маятниковая подвеска и электрогидравлическое управление штангой позволяют стабилизировать ее относительно поверхности земли и менять положение штанги на склонах. Многопозиционные распыливающие головки дают возможность менять типы распылителей в зависимости от нормы расхода рабочей жидкости.

Опрыскиватели оснащены баком для мытья и емкостью для предварительного приготовления рабочей жидкости.

На выставке была показана новинка: контактно-смачивающий опрыскиватель Rotowipek фирмы ENGINEERING INTERNATIONAL LTD. (рис. 11). Длина штанги этого опрыскивателя от 6 до 12 м, максимальная высота рабочего органа 120 см, емкость бака 120 л, скорость передвижения от 1 до 12 км/ч.

Опрыскиватель предназначен, в основном, для работы на посевах, засоренных высокостебельными растениями. С помощью оригинального рабочего органа экономится препарат, снижается загрязнение окружающей среды. Основной недостаток новой машины — небольшая ширина захвата.
Наряду с фирмами-производителями опрыскивателей на выставке были представлены и организации, производящие комплектующие изделия и электронное оборудование для опрыскивающей техники.

Так, фирма MULLER-Electronic изготавливает компьютерные системы контроля и управления технологическим процессом опрыскивания.

Итальянская фирма ARAG поставляет на рынок форсунки, распыливающие головки, регуляторы давления, манометры, электромагнитные клапаны, шаровые краны, фильтры, датчики расхода жидкости и скорости передвижения агрегата, электронные системы контроля и управления, различные филинги и штуцеры из пластмасс.

Фирма СНЕМО (Германия) выпускает стеклопластиковые баки емкостью от 600 до 1000 л, которые имеют общепромышленное и сельскохозяйственное назначение.

Итальянская фирма ANNOVI— REVERBERY поставляет мембранные насосы широкого спектра (от 12 до 230 л/мин.), которые используются на тачечных и полевых опрыскивателях.

Американская фирма Spraying Systems Co./(Teejet) выпускает высококачественные распылители, которыми комплектуются опрыскиватели многих фирм.

Немецкие фирмы AGROTOP и LECHLER поставляют на рынок турбопенные распылители, которое дают новое качество распыла жидкости, что позволяет экономить до 40% рабочей жидкости, повысить эффективность использования средств защиты растений и уменьшить снос пестицидов.

Опрыскиватели  Инума Inuma

MARATHON

 Для удовлетворения растущих требований крупных сельских хозяйств, в наборе опрыскивателей «INUMA MARATHON» имеется конструкция с баком, емкость которого составляет от 8000 до 14000 литров. Применяя систему «INUMA Air Jet» наши клиенты опрыскивают по плану до 130 га за одно наполнение, когда часто обязывает принцип «выше выносливость - выше производительность». Для защиты земли эти большие единицы поставляют с оптимальным распределением нагрузки на две оси. Благодаря невысокой конструкции и низко расположенному центру тяжести достигнута максимальная стабильность опрыскивателя.

Емкость бака от 8000 л до 14000 л, рабочая ширина до 36 м.

Устройство соответсвует юридическим требованиям BBA Braunschweig в Германии и требованиям немецких Правил допуска транспортных средств к движению (StVZO). Каждое поставленное устройство в Германии получает разрешение на работу, выданное службой технического надзора Dekra, и подвергается исследованию качества и маркировке немецким знаком контроля.

Основное оборудование:

• Штанги стабильной конструкции выполнены в виде сварной треугольной формы с укрепленным упором.
• Управление на склоне вращательным потенциометром.
• Защита при трогании с места с дополнительной защитой распылителей.
• Ручка коррекции относительно земли из пружинной стали.
• Пистолет для очистки распылителей сжатым воздухом.
• Пакет шлангов в звеньевой цепи.
• Испытанный пластмассовый бак, армированный стекловолокном, с низко расположенным центром тяжести (износостойкий, стабильная форма и простой ремонт).
• Стенки, препятствующие образованию волн в баке.
• Указатель уровня наполнения со шкалой без жидкости,центрально расположенный поплавок.
• Днище бака с задним дифферентом для полного его опорожнения.
• 600-литровый пластмассовый бак, армированный стекловолокном, для чистой воды.
• Устройство для очистки внутренней полости бака с вращающимися соплами для полоскания.
• 15-литровый бак для мытья рук.
• Устройство для внешней очистки, низкого давления, со шлангом.
• Гидравлическая мешалка с инжекторными соплами.
• Вторая инжекторная мешалка для смешивания во время опрыскивания, включаемая и выключаемая пневматически с
  кресла водителя.
• Мембранный насос AR с вращающимся поршнем и гидравлическим или механическим приводом (сочлененный
  вал).
• Питающий роторный насос 3", макс. 1100 л/мин, позволяет на одновременное всасывание и смешивание.
• Воронка для смешивания выполнена из армированной стекловолокном пластмассы, 60 литров, поднимаемая вверх.
• Устройство для полоскания канистров «Lechler», труба для кольцевого полоскания, пистолет для ручного опрыскивания, инжектор для всасывания рабочей жидкости.
• Дополнительное сопло в днище воронки для смешивания кристаллических средств.
• Сито в куполе для наполнения.
• Сито из легированной стали в нижней части бака для жидкости.
• 1 всасывающий фильтр , 32 отверстия/дюйм.
• 2 напорных фильтра, 50 и 80 отверстий/дюйм.
• Компьютер Müller Spraydos «INUMA» с вращательным потенциометром для управления штангами.
• Ящик электропневматического преобразователя.
• Электропневматическая регулировка подачи.
• Система включения отдельных секции с пневматическими клапанами этих секций, защищена от износа и коррозии.
• Электронный датчик измерения давления.
• Электронный расходомер Low-Flow (Bürkert).
• Трубопровод с соплами 1/2" из легированной стали с системой распылителей.
• Крановый клапан, многоходовой, центрального управления.
• Прицепнoe ycтрoйcтвo – верхняя тяговая горловина.
• Шасси на пневматической подвеске с установленным следящим управлением (снижение цены: ломаные оси).
• Пневматическая тормозная система двухтрубопроводная,одномагистральная.
• Пластмассовые крылья.
• Шины 480/80R38, 600/65R38 или 600/65R30,5.
• Заключение DEKRA для разрешения работы до 40 км/час.
• Освещение, соответствующее требованиям Правил допуска транспортных средств к движению StVZO (Германия).
• Малый пакет запасных частей.
• TUV на опрыскиватель, действителен 2 года.
• Возможно также многочисленное специализированное оборудование:
  напр.: управление прицепным ycтрoйcтвем с датчиком измерения наклона, автоматическое управление штангами «Distance Control»., включаемые пневматически носители многократных распылителей, цифровые указатели объема бака (Tank – Control)

Оставляем за собой право внесения конструкционных и материальных изменений, вытекающих из технического прогресса.

PROFESSIONAL

Устройство для требовательных клиентов, предназначенное для высокопроизводительного применения в защите растений. Техническое оборудование позволяет на более точное разделение и получение максимальной поверхностной производительности. Высокий комфорт обслуживания гарантирует безопасность и удовлетворение от использования. Прочная конструкция обеспечивает высокую надежность и длительный срок службы. Поэтому наши опрыскиватели INUMA в течение многих лет обладают высокой надежностью.

Блочная система конструкции позволяет собирать оборудование в зависимости от потребностей и желаний Клиента. Оптимальное и единственное в своем роде устройство для Вашего хозяйства.

Емкость бака: 4000 л - 6000 л, ширина штанги: 18-36 м.

Устройство соответсвует юридическим требованиям BBA Braunschweig в Германии и требованиям немецких. Правил допуска транспортных средств к движениюо (StVZO). Каждое поставленное устройство в Германии получает разрешение на работу выданное службой технического надзора Dekra и подвергается исследованию качества и маркировке немецким знаком контроля.

Основное оборудование:

• Балки стабильной конструкции выполнены в виде сварной треугольной фoрмы, канат для поднятия с только одним возвратным роликом.
• Управление на склоне вращательным потенциометром.
• Защита при трогании с места с дополнительной защитой распылителей
• Ручка коррекции относительно земли из пружинной стали.
• Пистолет для очистки распылителей сжатым воздухом.
• Пакет шлангов в звеньевой цепи.
• Бак «Chemo» пластмассовый, армированный стекловолокном (износостойкий, простой ремонт).
• Стенки, препятствующие образованию волн в баке.
• Указатель уровня наполнения со шкалой без жидкости, центрально расположенный поплавок.
• Воронкообразный выход для полного опорожнения бака.
• Бак для чистой воды изготовлен из пластмассы, армированной стекловолокном.
• Устройство для очистки внутренней полости бака с вращающимися соплами для полоскания.
• 15-литровый бак для мытья рук.
• Устройство для внешней очистки, низкого давления, со шлангом.
• Гидравлическая мешалка с инжекторными соплами.
• Вторая инжекторная мешалка для смешивания во время опрыскивания, включаемая и выключаемая пневматически с кресла водителя.
• Мембранный насос AR с вращающимся поршнем и механическим приводом от сочлененного вала.
• Питающий роторный насос (производительность 800 л/мин) совместно с всасывающим патрубком для одновременного всасывания и смешивания.
• Воронка для смешивания выполнена из армированной стекловолокном пластмассы, 60 литров, регулируемая на ходовое колесо, устройство для полоскания канистров «Lechler», труба для кольцевого полоскания, пистолет для ручного опрыскивания, инжектор для всасывания рабочей жидкости.
• Дополнительное сопло в днище воронки для смешивания кристаллических средств.
• Сито в куполе для наполнения.
• Сито из легированной стали в нижней части бака для жидкости.
• 1 всасывающий фильтр, 32 отверстия/дюйм.
• 2 напорные фильтры, 50 и 80 отверстий/дюйм.
• Компьютер Müller Spraydos «INUMA» с вращательным потенциометром для управляния штангами.
• Ящик электропневматического преобразователя.
• Пневматическая регулировка подачи.
• Система включения отдельных сегментов с пневматическими клапанами для этих сегментов защищена от износа и коррозии.
• Электронный измерительный датчик давления, установленный непосредственно перед каналом распылителей.
• Электронный расходомер Low-Flow (Bürkert).
• Трубопровод с соплами 1/2" из легированной стали (диаметр 20х1), безопасно застроен в штангах, с корпусами мембранных распылителей (интервал - 50 см) и с набором инжекторных распылителей «Airmix» или «IDK POM» с колпаками и прокладками.
• Крановый многопролетный клапан центрального присоединения.
• Прицепнoe ycтрoйcтвo – верхняя тяговая горловина.
• Расстановка колес, по выбору от 1.80 до 2,25м.
• Пневматическая тормозная система двухтрубопроводная одномагистральная,
• Пневматический стояночный тормоз.
• Пластмассовые крылья.
• Колеса и шины - по выбору.
• Пневматическая подвеска с зависящим от нагрузки регулятором силы торможения
• Заключение DEKRA для разрешения работы до 40 км/час.
• Освещение, соответствующее требованиям Правил допуска транспортных средств к движению StVZO (Германия).
• Малый пакет запасных частей.
• TUV для опрыскивателя, действителен 2 года.
• Возможно также многочисленное дополнительное оборудование:
  напр.: управление прицепным ycтрoйcтвем с датчиком измерения наклона, автоматическое управление штангами «Distance Control».

Оставляем за собой право внесения конструкционных и материальных изменений, вытекающих из технического прогресса.

Насосы и запасные части к опрыскивателям

Резинотехнические изделия и уплотнительные материалы.

Штанги опрыскивателя. Запасные части Хаги Hagie. Штанги для ОПРЫСКИВАТЕЛЕЙ И ЗАПЧАСТИ (запасные части) форсунки, насосы К НИМ: HARDI-Харди JOHN DEERE Джон Дир APACHI Апачи CASE Кейс BERTHOUD Берту HAGIE Хаги CAIMAN Кайман REDBALL РедБалл BARGAM Баргам MAC PLA DINO NITRO Challenger Челенджер Caiman Кайман SP 3225 Househam Montana Монтана Parruda Jakto Жакто Rimeco Римеко.

Помпа высокого давления для мойки опрыскивателя

ДРУГИЕ САМОХОДНЫЕ ОПРЫСКИВАТЕЛИ И ЗАПЧАСТИ (запасные части) К НИМ:  HARDI JOHN DEERE APACHI CASE BERTHOUD HAGIE CAIMAN REDBALL BARGAN MAC PLA DINO NITRO Challenger  Caiman SP 3225 Househam Montana Parruda. Инума Inuma Marathon Маратон Professional Профессионал
Запасные части, комплектующие,штанги, форсунки, насосы
Unimog, Renault-Allrad-LKW, Fastrac INUMA
4RM100, 2RM90  GAMBETTI(Италия) JACOBY SCHMOTZER DOUVEN
BERTHOUD Rotowipek фирмы ENGINEERING INTERNATIONAL LTD.
MULLER-Electronic  ARAG  СНЕМО ANNOVI— REVERBERY  Spraying Systems Co./(Teejet)  AGROTOP и LECHLER  INUMA Air Jet
