ЖАТКА CLAAS VARIO ДЛЯ УБОРКИ СОИ ПРИ ПОМОЩИ КОМПЛЕКТА BISO SOJAFLEX
Мы значительно обновили расширение SojaFLEX для заголовков CLAAS Vario в 2019 году. На фотографиях ниже вы можете увидеть самую большую модель из серии SojaFLEX 7.5m для V750. С таким комплектом вы можете собирать сою на профессиональном уровне с помощью стандартной жатки V750 vario от CLAAS. Расширение SojaFLEX от BISO - это «механический» модуль SojaFLEX с гибкой режущей планкой.
Расширение BISO 7.5 м SojaFLEX, установленное на жатке CLAAS VARIO V750. Длинные разделители полностью регулируются.
Комбайны CLAAS не имеют регулировки угла, поэтому положение жатки относительно комбайна фиксировано. На фотографии вы можете увидеть, как жатка располагается над землей, и где находится модуль BISO SojaFLEX.
Модуль SojaFLEX представляет собой механический гибкий модуль с большим количеством специальных полозьев. Водитель может регулировать угол наклона салазок на задних сцепках. Детали этой системы будут показаны позже.
Claas Lexion 760 в действии. В состав комплекта BISO KIT входит гибкий модуль с левосторонним приводом с большим количеством полозьев, коробкой передач BISO, ножом BISO и двойными пальцами, а также двумя длинными разделителями.
На снимке вы видите длинный разделитель, модель 2019 года. Он подвесной и полностью регулируемый. На снимке отсутствует длинная левая полоса, и водитель снял защитные полозья ножевой головки - очень агрессивный подход в прополочных областях.

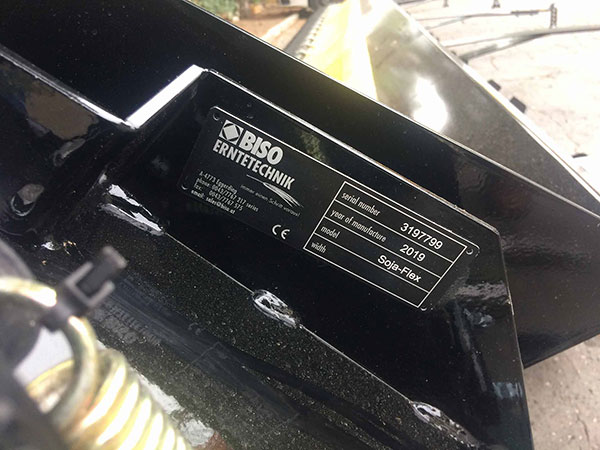

Серийная табличка BISO на главной раме, слева рядом с коробкой передач.
Новый комплект BISO SojaFLEX 7.5m готов к установке на комбайн.
Комплект расширения BISO SojaFLEX содержит модуль FLEX в «механическом» исполнении с приводом — это означает, что в него входит нож редуктора со шкивом, ремнем и натяжителем. Плюс приводной ремень, уникальный для каждой марки комбайна. Модуль FLEX закреплен на стандартной жатке и зафиксирован длинными рычагами, расположенными под жаткой и прикрепленными болтами к заднему каркасу жатки. В этой области маленькие «ушки» должны быть приварены к раме жатки. Также есть возможность отрегулировать угол расширения SojaFlex, что очень важно для правильной работы комплекта.
Модуль FLEX имеет свои собственные полозья и является гибким благодаря ряду сегментных пружинных пластин. Удлинители SojaFlex оснащены двойными пальцами BISO, ножом BISO, головкой ножа, рычагом и коробкой передач. В качестве новой опции в 2020 году также появится специальная головка для переоборудования ножей, а удлинитель будет поставляться с двойными пальцами и ножом Шумахера. Это мудрый выбор для клиентов, которые работают в скалистых районах.
Длинные разделители
В заводской комплект входят оба разделителя: левый и правый, и, как видно на фотографии, они полностью регулируются. Для сезона 2020 года система подвески была изменена, чтобы добиться лучшего и более свободного движения вверх. Для сои характерны длинные делители, но некоторые водители, в зависимости от сорта и региона, иногда используют и другие стратегии.
Левая боковая стенка CLAAS Vario. Первые модели BISO SojaFLEX были довольно требовательными, из-за чего приходилось сильно урезать возможности жатки, но с 2019 года мы начали выпускать модули в новом дизайне, с минимальным запросом на регулировку.
Оригинальный ременный шкив на ножевой коробке передач CLAAS и шкив BISO из комплекта.
Водители комбайна смогут поднимать модуль SojaFLEX так же, как и адаптер для рапса, выпущенный несколько лет назад.
Коробка передач для ножей имеет свой собственный блок с более прочным рычагом.
Фото с правой стороны. Угол ножа (угол двойного пальца) очень важен для правильной работы модуля и жатки.
Два последних двойных пальца на правой стороне защищены небольшим ушком для крепления ремня. Ремень ограничивает максимальное движение ножа. Почти то же самое происходит и на левой стороне.
Модуль SojaFLEX уже установлен на жатке комбайна. На рисунке вы можете увидеть его в положении «против» шнека.
Желтые таблички из пружинной стали. На этом устройстве у нас есть стандартные двойные пальцы BISO и стандартный нож BISO с грубыми лезвиями: те же самые, что мы используем на наших собственных жатках.
Коробка передач располагается с левой стороны.
Ножевая штанга модуля SojaFLEX. Оригинальная ножевая планка CLAAS скрыта за модулем. Для правильной работу нож лучше всего вынуть или только отсоединить привод.
На этом изображении вы можете увидеть положение ножа BISO SojaFLEX и оригинального ножа CLAAS.
Длинные полозья модуля SojaFLEX с длинными рычагами под рамой жатки.
Конструкция заноса в области головки ножа (левая сторона).
И задняя сцепка. В некоторых случаях маленькие рамы должны быть приварены к большой раме. Также мы можем отрегулировать угол салазок модуля FLEX.
Одна из двух быстроразъемных муфт на правой стороне рамы.

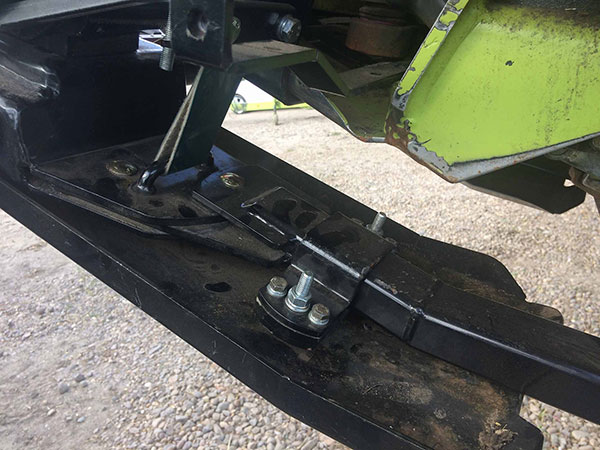

Деталь задней сцепки и положение рычага под дном жатки.
Взгляд с правой стороны. Здесь запечатлена длинная полоса делителя.
На этой фотографии вы можете увидеть, где находится ножевая планка модуля FLEX, если жатку положить на землю.
НИКОГДА НЕ ЗАКАНЧИВАЮЩАЯСЯ ИСТОРИЯ - КАКАЯ ВЫСОТА, угол ... и форма лучше для двойного пальца? Главная дилемма состоит в том, что при работе в низком положении производительность сильно растёт, но в то же время вам придётся постоянно тратиться из-за быстрого износа.
Неточные измерения должны остаться только для в вашем воображении. При работе на стандартной почве в поле двойные пальцы «касаются» земли.
На этом рисунке вы можете увидеть верхнюю быстроразъемную муфту, положение длинного разделителя и крышку коробки передач (открыта только что).
Занос под ножом редуктора: передняя часть защищает головку ножа и рычаг с помощью болта, и его можно снять. Если вы работаете на мягкой и влажной почве без камней, вы можете сделать это и уменьшить вес всей этой части: после этого эффект уборки будет отличным.
На этой фотографии вы можете увидеть положение модуля BISO SojaFLEX относительно жатки комбайна CLAAS, включая шкивы с ремнем. Благодаря своему весу этот модуль имеет более прочную руку, чем другие.
В 2019 году мы изменили конструкцию этого шкива.
Тот же шкив, установленный на оригинальном.
Задняя сцепка в деталях.
И ещё одна.
Для SojaFLEX мы используем стандартную ножевую коробку BISO с шестью болтами снизу.
Положение натяжителя ремня немного изменилось за сезон 2020 года.

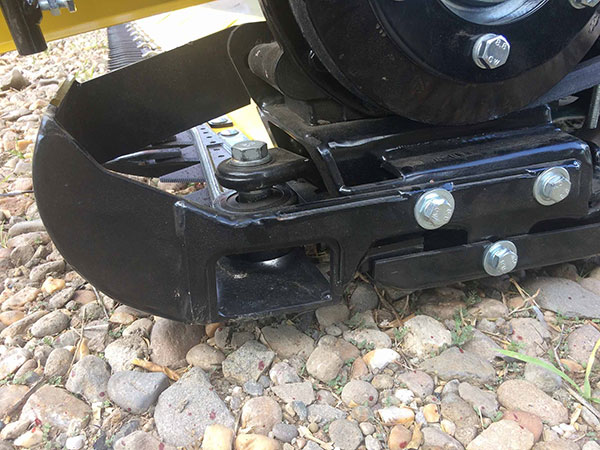

По сравнению с обычными жатками защита головки и лезвия ножа намного более надежна и работает как часть рамы. В сезоне 2020 года мы обновили форму рамы, так что передняя её часть стала немного больше.
Здесь изображена пружина натяжителя ремня, а за ним - ремешок в качестве ограничителя максимального подъема.
И полный комплект установленный на жатке. В 2020 году положение шкива натяжителя ремня, механизм подвески с длинным делителем и форма защитного башмака будут отличаться.
Для демонстрации модуля FLEX все используют экстремальные ситуации. Но на этом рисунке показан «обычный рабочий день» гибкого модуля с рабочей шириной до 7,5 м.
И снова нож с пальцами BISO и нож BISO. В 2020 году мы оснастим расширения SojaFLEX комплектом Schumacher, как уже упоминалось.
Ситуация, когда заголовок немного приподнялся.
... и положение заголовка в этой ситуации.
Настройка с двойными пальцами BISO. Работает очень хорошо, чувствителен только к камням.
На BISO SojaFLEX вы можете использовать стандартные двойные пальцы благодаря множеству полозьев (на каждой руке). Таким образом, нагрузка передается по земле через полозья, а не через широкую форму пальцев или специальную форму ножа. Наше решение очень простое и универсальное с точки зрения обслуживания.
И именно поэтому BISO SojaFLEX делает такую хорошую работу в этой области. Это лучше, чем оригинальные жатки с гибким стержнем ножа, потому что гибкий модуль не является частью жатки и разработан специально для уборки сои.
Жатка на Claas Lexion полностью приподнята, и мы можем видеть положение салазок на жатке, и очень важно заметить положение двойных пальцев.
Здесь мы видим положение задних сцепок с механизмом регулировки.
Деталь, которая стоит за салазками.
Рычаг в деталях.
Правильный ограничитель - ремешок и специальный небольшой занос.
И подъем вверх.
Левый рычаг за коробкой передач - деталь на задней сцепке со смазочным ниппелем.
Левый занос в нижнем положении - ремень активен.
Та же ситуация.
И вид спереди.
Вид за пружинными плитами над салазками.
И положение салазок при поднятой жатке.
Положение коробки передач при поднятой жатке.
CLAAS Lexion 670 с варио-жаткой V750 с расширением SojaFLEX от компании BISO.
Модуль Flex в действии.
И ещё раз.
На этом снимке очень хорошо видно, насколько мягким является модуль flex на BISO SojaFLEX.
Результаты в поле.

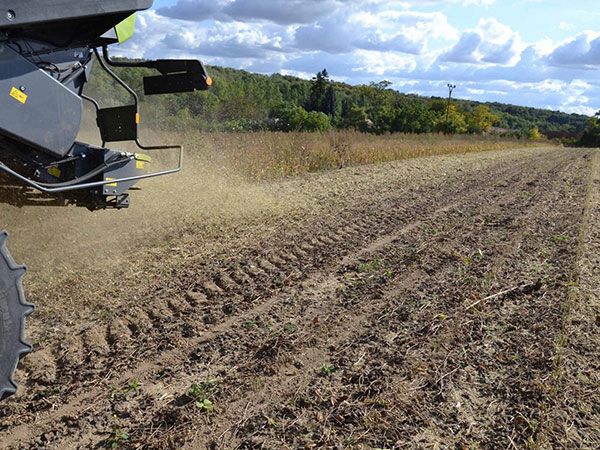

Поле после сбора урожая с нашим расширением BISO SojaFLEX должно выглядеть следующим образом.
